Плата расширения с дисплеем LCD1602 и кнопками

Артикул: S1-91001
Есть в наличии
Остаток: 71
350 руб.

Доставка по Москве: 400 руб

Самовывоз: ПН-ПТ 10.00-18.00 бесплатно

Оплата: Наличные, Банковская карта, Online

Доставка по РФ: 3000 пунктов выдачи

  • Описание
  • Отзывы (0)

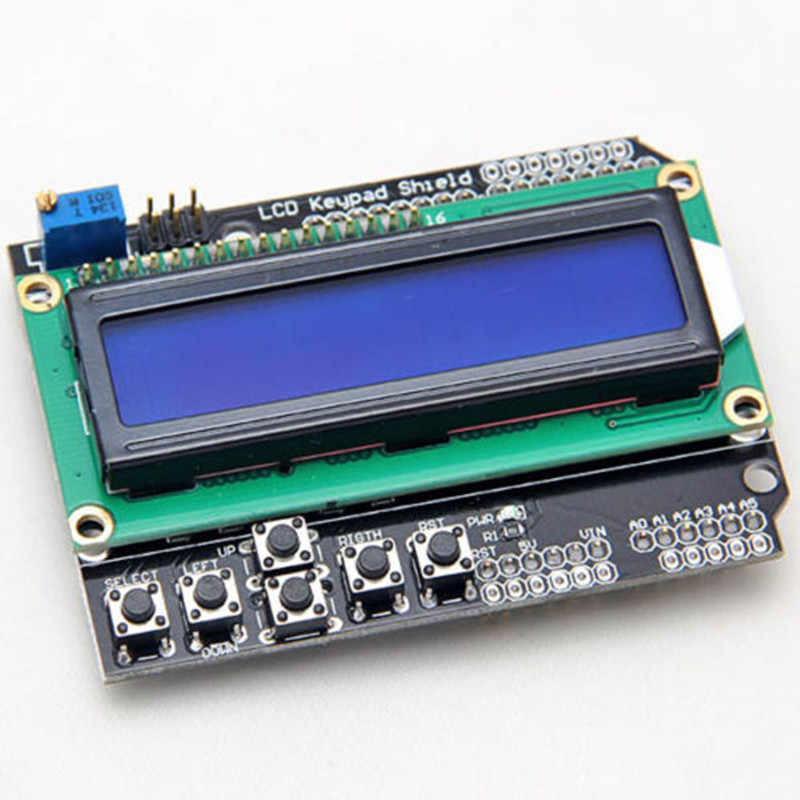

Плата расширения для контроллеров Arduino UNO и Mega 2560. На плате размещен двухстрочный ЖК дисплей LCD1602 (2 строки по 16 символов) на контроллере HD44780. Работает со стандартной библиотекой LiquidCrystal.

Кроме того, на шилде размещены 6 тактовых кнопок, потенциометр регулировки контрастности и ICSP-разъем для программирования.

Основные характеристики:

  • Тип дисплея: LCD, 2 строки по 16 символов;
  • Контроллер: HD44780;
  • Интерфейс: параллельный;
  • Цвет подсветки: синий;
  • Цвет символов: белый;
  • Размер: 8х5.9 см

Пины D4-D9 заняты под работу с диплеем.

Аналоговый пин A0 служит для отслеживания нажатий на кнопки SELECT, LEFT, UP, DOWN, RIGHT.

Кнопка RST запараллелена на пин RESET Arduino.

Ниже приведен простой пример для вывода информации на дисплей и отслеживания нажатия на кнопки.

#include <LiquidCrystal.h>

const int rs = 8, en = 9, d4 = 4, d5 = 5, d6 = 6, d7 = 7;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

void setup() {
  Serial.begin(115200);
  lcd.begin(16, 2);
  lcd.print("hello, world!");
}

void loop() {
  if (analogRead(A0) < 100) Serial.println("Right");
  else if (analogRead(A0) < 200) Serial.println("Up");
  else if (analogRead(A0) < 400) Serial.println("Down");
  else if (analogRead(A0) < 600) Serial.println("Left");
  else if (analogRead(A0) < 800) Serial.println("Select");
  delay(300);
}
