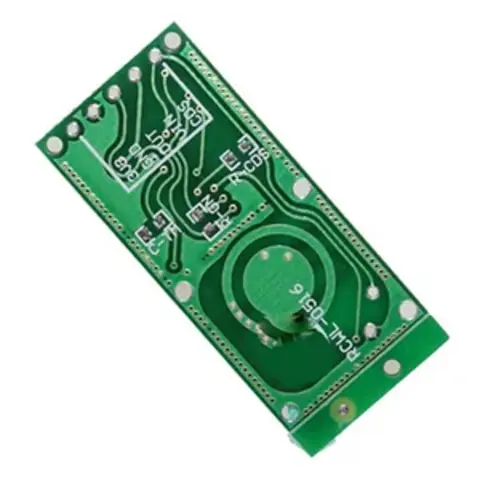

Доплеровский датчик движения RCWL-0516

Артикул: F2-22015
Есть в наличии
Остаток: 19
90 руб.

Доставка по Москве: 300 руб

Самовывоз: ПН-ПТ 10.00-18.00 бесплатно

Оплата: Наличные, Банковская карта, Online

Доставка по РФ: 3000 пунктов выдачи

  • Описание
  • Отзывы (0)

RCWL-0516 - модуль радара, работающего на эффекте Доплера (изменение частоты отражённой волны, вследствие движения излучателя, приёмника или отражателя).

Технические характеристики:

1) Входное напряжение питания (VIN): 4 ... 28 В постоянного тока;
2) Потребляемый ток: до 3 мА (номинально 2,8 мА);
3) Дальность обнаружения: до 9 м (номинально до 5 м);
4) Мощность передатчика: до 30 мВт (номинально до 20 мВт);
5) Частота передатчика: 3,181 ГГц;
6) Время задержки до сброса триггера: 2 сек ±30%;
7) Выходное напряжение питания (3V3): 3,2 ... 3,4 В (номинально 3,3 В);
8) Максимальный ток на выходе «3V3»: до 100 мА;
9)  Рабочая температура: -20 ... +80 °С;
10) Температура хранения: -40 ... +100 °С;
11) Габариты: 17,3х35,9 мм;
12) Вес: 4 гр.

Регулировка параметров:
C-TM - Конденсатор для регулировки времени удержания импульса. Время в секундах можно
вычислить по формуле: T=(1/F)*32678.
R-GN - Если нужно снизить дальность до 5 м, добавляем резистор 1 МОм, по умолчанию - 7 м.
CDS - Место для подключения фоторезистора (если необходимо, для управления светом).
R-CDS - Резистор для регулировки срабатывания фоторезистора.
Вывод CDS - можно использовать для дистанционной установки фоторезистора, а так же для подбора
переменным резистором степени освещенности при которой начинает работать датчик, потом этот
номинал припаивается к R-CDS
