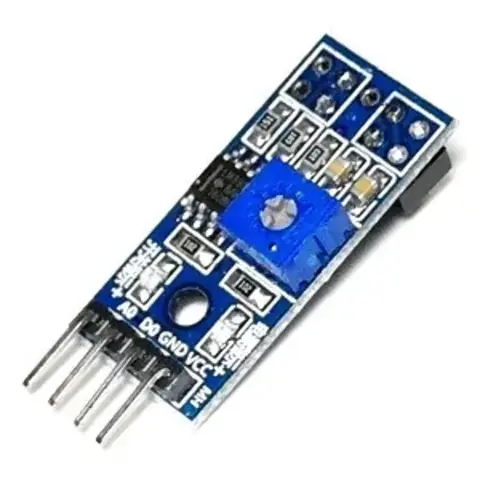

Датчик отражения (линии) TCRT5000 (цифровой и аналоговый выход)

Датчик отражения TCRT5000 непрерывно генерирует импульсы в ИК-диапазоне. Если импульс не отражается совсем  или отражается, но очень слабо, уровень детектируемого сигнала не превышает заданное пороговое значение. В таком случае триод, активируемый светом, находится в выключенном состоянии, а цифровой выход модуля находится в состоянии "1" (высокий логический уровень). Как только в области детекции появляется какой-нибудь объект, инфракрасный свет отражается и активирует триодное насыщение. В это время уровень цифрового выходного сигнала модуля меняется на низкий, о чем сигнализирует встроенный диод.

На аналоговом выходе модуля напряжение плавно меняется от 5В (сигнал не отражается) до 0В (сигнал отражается очень хорошо).

Основные характеристики:

1. Модуль на базе ИК оптического датчика TCRT5000;
2. Расстояние до детектируемых объектов: 10-80 мм;
3. Регулируемый порог срабатывания;
4. Рабочее напряжение от 3,3 В до 5 В;
5. Крепежное отверстие для удобной установки;
6. Небольшой размер платы: около 32 мм х 14 мм;
7. Встроенный компаратор напряжения LM393.
