Набор для сборки цифрового осциллографа DSO138

Артикул: L2-20165
Есть в наличии
Остаток: 2
2 300 руб.

Доставка по Москве: 400 руб

Самовывоз: ПН-ПТ 10.00-18.00 бесплатно

Оплата: Наличные, Банковская карта, Online

Доставка по РФ: 3000 пунктов выдачи

  • Описание
  • Отзывы (0)

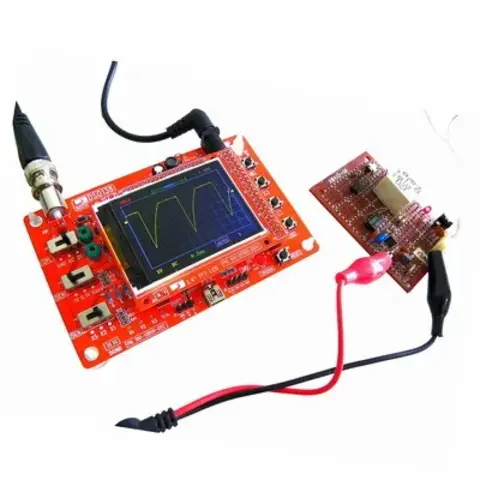

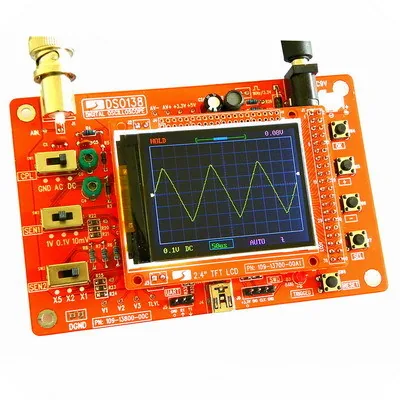

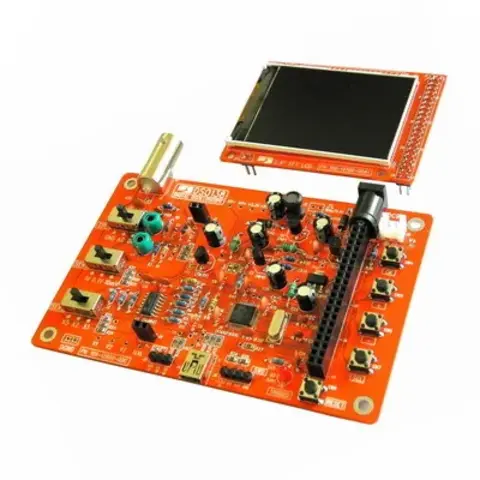

DSO138 был разработан как набор для обучения работе с осциллографом. Собранный осциллограф позволяет выполнять только самые основные измерения. Простота конструкции, а также сборки и эксплуатации являются ключевыми особенностями. Для сборки DSO138 используются в основном выводные элементы. Сердцем DSO138 является ARM-процессор Cortex-M3 (STM32F103C8). Для вывода данных используется 2,4-дюймовый TFT ЖК-дисплей (матрица 320x240 точек, 262 тыс. цветов), который отображает четкие и ясные сигналы.

DSO138 - это набор с частично открытым исходным кодом. Это открывает возможности для пользователей добавлять различные функции или разрабатывать новые приложения на основе набора.

Основные характеристики:

  1. Аналоговая полоса пропускания: 0 - 200 КГц;
  2. Максимальная скорость замеров в сек: 1 млн;
  3. Чувствительность: 0.01 - 5 В/дел;
  4. Ошибка чувствительности: <5%;
  5. Вертикальное разрешение: 12 бит;
  6. Время: 10 - 500 сек/дел;
  7. Длина записи: 1024 точки;
  8. Встроенный тестовый сигнал 1 КГц/3,3 В;
  9. Доступна функция фиксации формы сигнала (HOLD);
  10. Сохранение/перевызов сигнала.

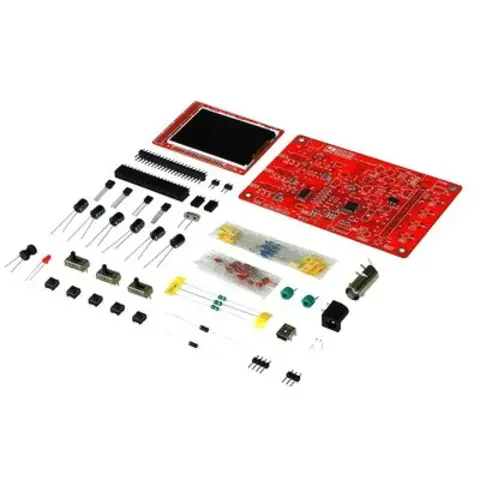

В состав набора входят все необходимые комплектующие, щуп, пошаговая инструкция по сборке (на англ. языке) и руководство по эксплуатации (на англ. языке).

Блок питания 9В в состав набора НЕ ВХОДИТ.

Страница производителя: www.jyetech.com
