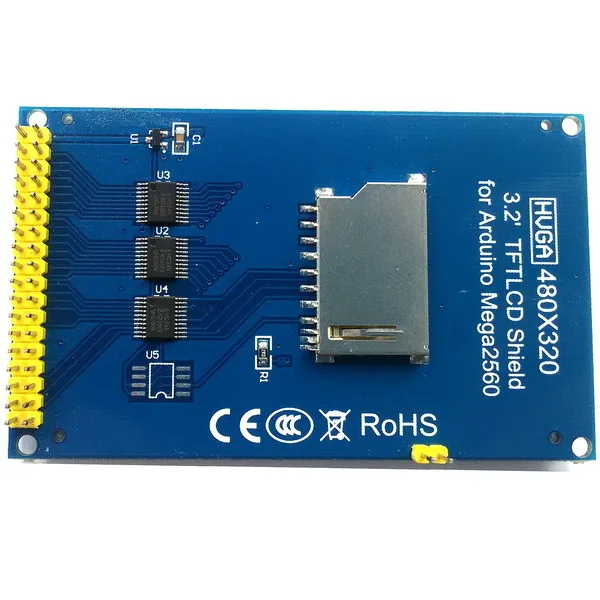

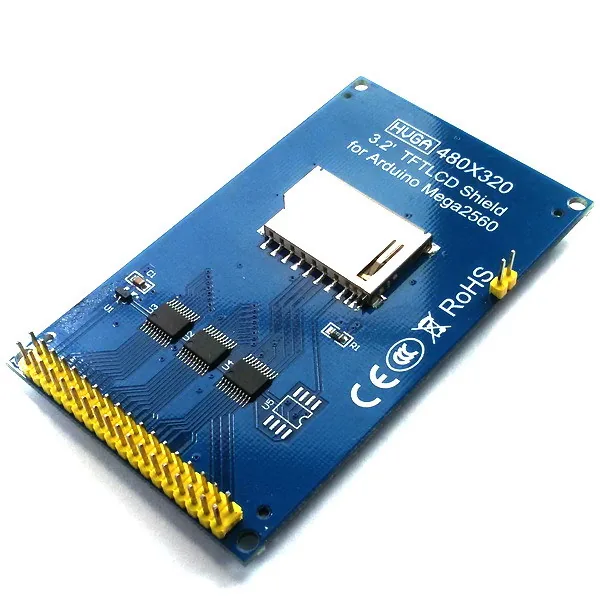

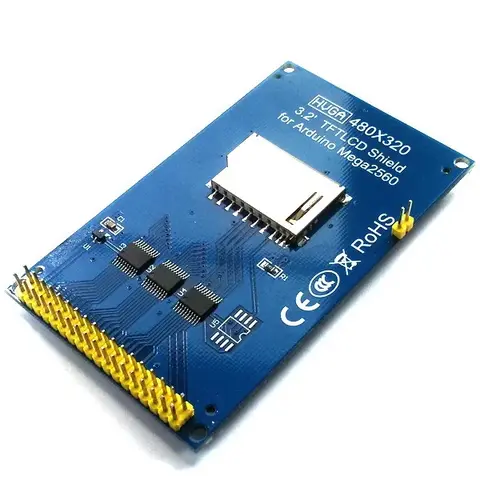

3.2 TFT дисплей Ultra HD 320X480 для MEGA 2560 R3

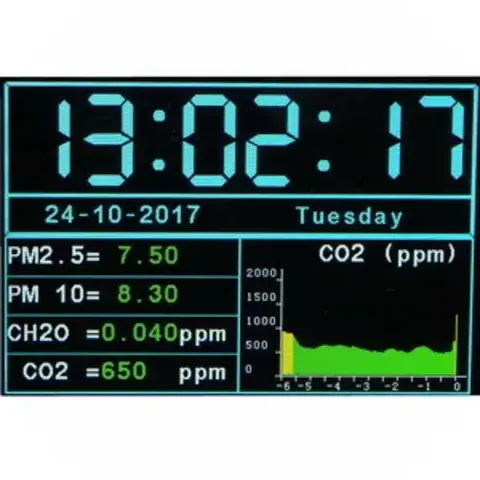

Цветной графический TFT ЖК дисплей с диагональю 3.2 дюйма и разрешением 480x320 точек для удобного вывода информации при работе с Arduino MEGA 2560 и совместимыми с ней контроллерами. Есть слот SD карты для хранения данных.

Характеристики:

1) Размер: 89.92х54.25 мм;

2) Размер дисплея: 67.68х45.12 мм;

3) Размер экрана: 3.2 дюйма;

4) Подсветка заднего фона: 6 белых светодиодов;

5) Разрешение экрана: 480х320 пикселей;

6) Потребляемый ток: 80...110 мА;

7) Тип матрицы: TFT;

8) Рабочее напряжение: 5/3.3 В;

9) Функция тачскрина: нет;

10) Шина данных: 16-канальная параллельная;

11) Интерфейс: 36-контактный, совместимый с Arduino Mega 2560;

12) Контроллер: ILI9486/ILI9481

Пример инициализации для чипа ILI9481:

#include <UTFT.h>
UTFT myGLCD(TFT32MEGA, 38, 39, 40, 41);

Пример инициализации для чипа ILI9486:

#include <UTFT.h>
UTFT myGLCD(TFT32MEGA_2, 38, 39, 40, 41);

Загрузить библиотеку для работы с дисплеем можно отсюда.

Удобное крепление дисплея с Arduino Mega в нашем видео
