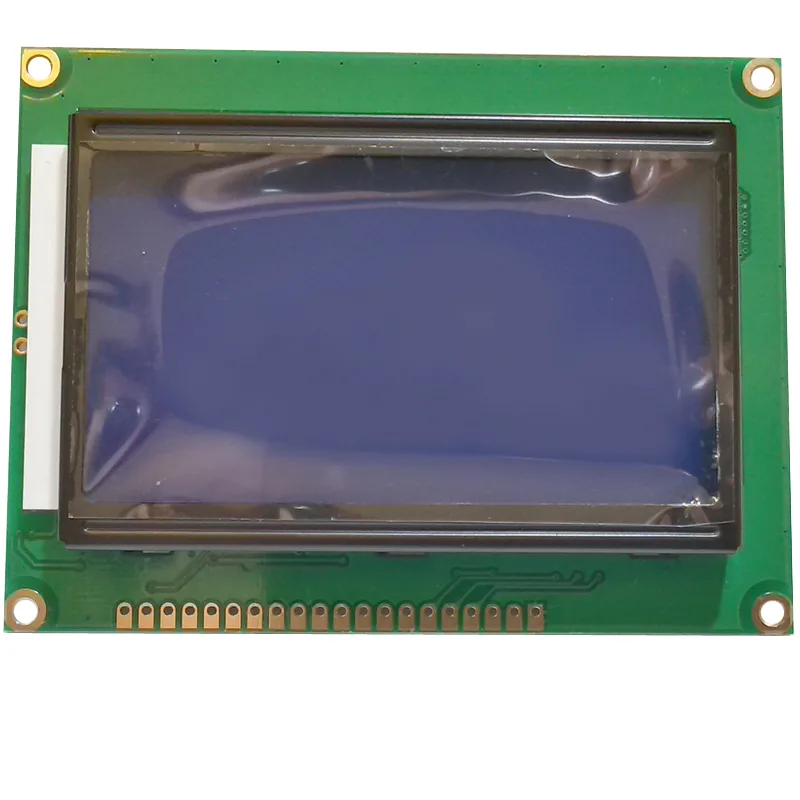

ЖК дисплей LCD12864B V2.0

Графический дисплей LCD12864B V2.0 с двумя вариантами подсветки на выбор: голубая или желто-зеленая.

Драйвер: ST7920.

Напряжение питания дисплея: 5 В.

Напряжение питания LED-подсветки: 3.3-5 В.

Подключение:

При подключении графического дисплея LCD12864B V2.0 необходимо обратить внимание на используемые библиотеки и подключение разъёмов.

Ниже приведен пример для подключения дисплея к Arduino совместимому контроллеру MEGA 2560 R3 CH340G.

Тестовый пример "Hello World!" взят из примеров популярной библиотеки для работы с экраном U8glib.

Для подключения ЖК дисплея используем аппаратный интерфейс SPI. На плате MEGA 2560 под аппаратный SPI выделены пины 50 – 53. Мы использовали 51(MOSI) для вывода R/W и 52(SCK) для вывода E. Подключение вывода дисплея RS можно произвести к любому свободному цифровому пину. В нашем случае мы использовали 49 пин.

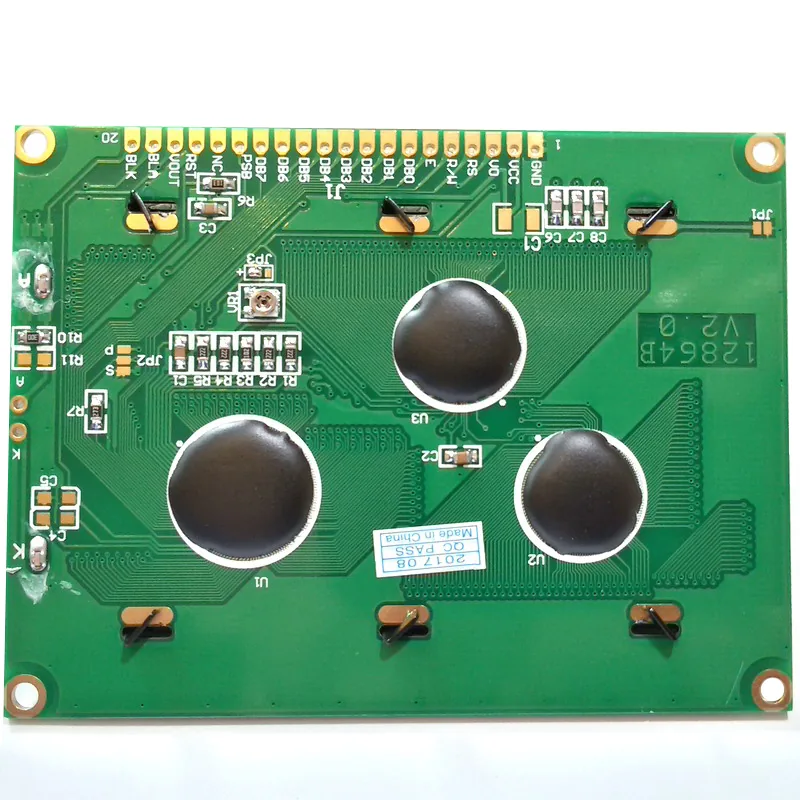

Внимание! Для того, чтобы активировать режим работы по интерфейсу SPI необходимо на плате дисплея LCD12864B V2.0 вывод PSB замкнуть на землю (GND).

Перед загрузкой скетча необходимо раскомметировать и изменить соответствующую строку в тестовом скетче:

U8GLIB_ST7920_128X64_4X u8g(49);
