Подключение датчика NJK-5002C

Опубликовано: 11.03.2019

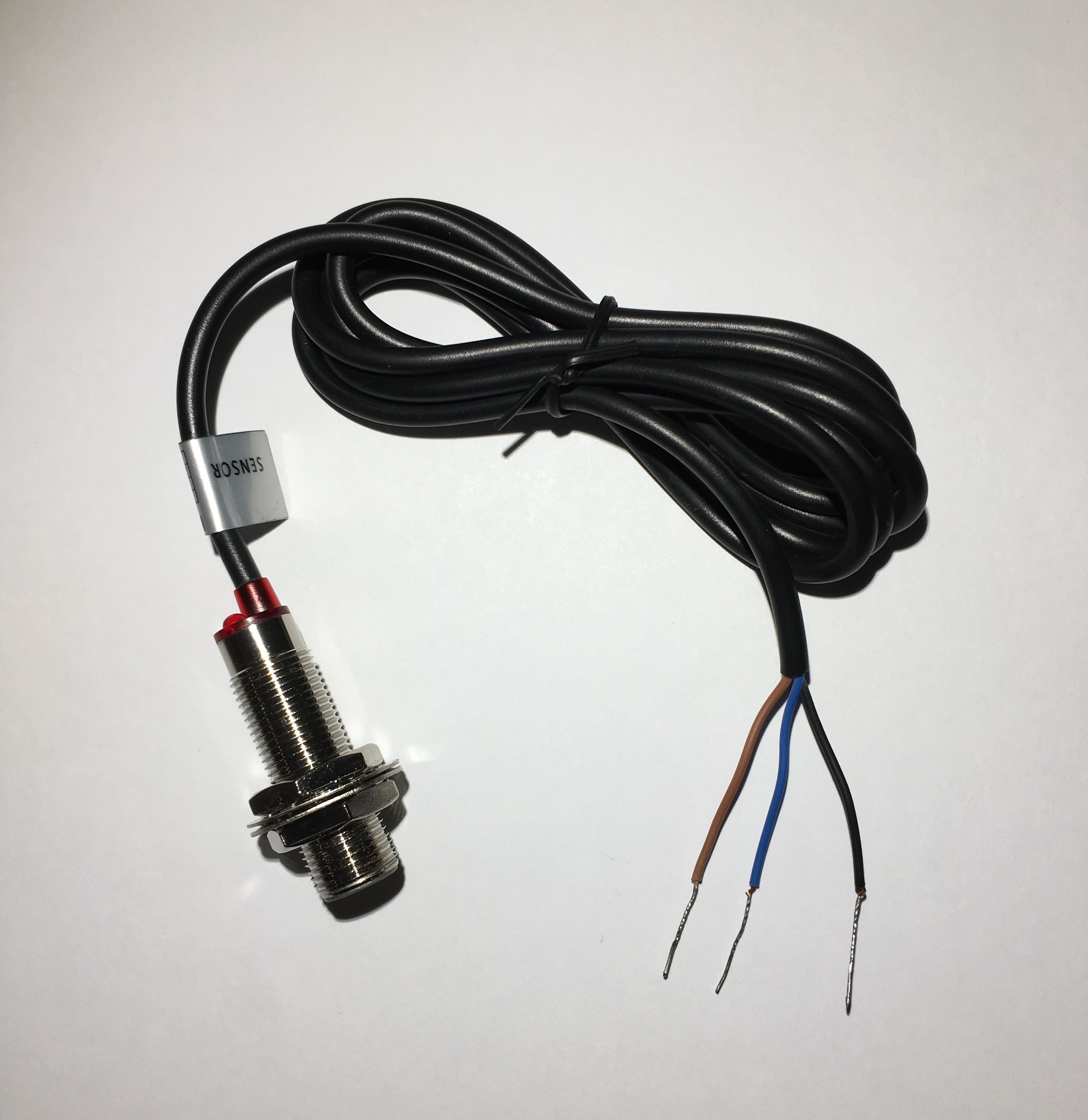

NJK-5002C – бесконтактный датчик, работающий на основе эффекта Холла. При появлении в зоне срабатывания постоянного магнита бесконтактный датчик Холла замыкает цепь, тем самым подавая на выход логическую единицу.

Характеристики:

  • Тип: нормально открытый;
  • Расстояние обнаружения: 10 мм;
  • Питание: 5-30В постоянного тока;
  • Ток потребления: 200 мА;
  • Обнаруживаемые объекты: постоянные магниты;
  • Частота переключения: 320 кГц;

Датчик NJK-5002C имеет 3 вывода:

Коричневый – Питание

Черный – Сигнал

Синий – “Земля”

Подключение к Arduino:

Для подключения датчика нам необходимы:

  • Любая Arduino-совместимая плата
  • Компьютер с установленной средой Arduino IDE.
  • USB кабель для подключения Arduino к персональному компьютеру

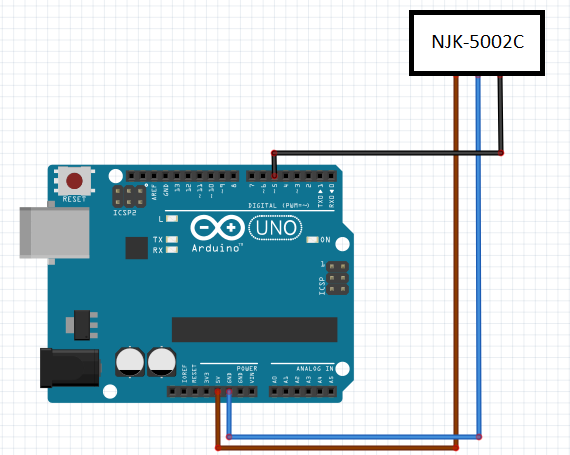

Принципиальная схема подключения компонентов:

Скетч для Arduino:

Пример кода:

void setup()  {

 Serial.begin(9600);
 pinMode(5,INPUT); //Используем 5 пин

}
void loop()  {
   delay(500);                  //задержка 0.5 сек
   if(digitalRead(5)==LOW)  {   //если на пин падает сигнал низкого уровня
     Serial.println("+");       //срабатывание
   }
   else  {                      //в противном случае
     Serial.println("-");       //нет срабатывания
   }
}
