Подключение датчика DS18B20

Опубликовано: 27.02.2019

Датчик DS18B20 предназначен для измерения температуры. Датчик имеет влагозащищенный корпус, что позволяет использовать его в условиях дождя или же для измерения температуры жидкостей. Возможно также исполнение без герметичного корпуса.

Характеристики:

  • Питание: 3 … 5,5 В постоянного тока
  • Диапазон измеряемых температур: -55 … +125 °C от -10 до +85°C с точностью  ±0,5°C
  • Период измерений: 1 сек. между измерениями
  • Выходной сигнал: Цифровой

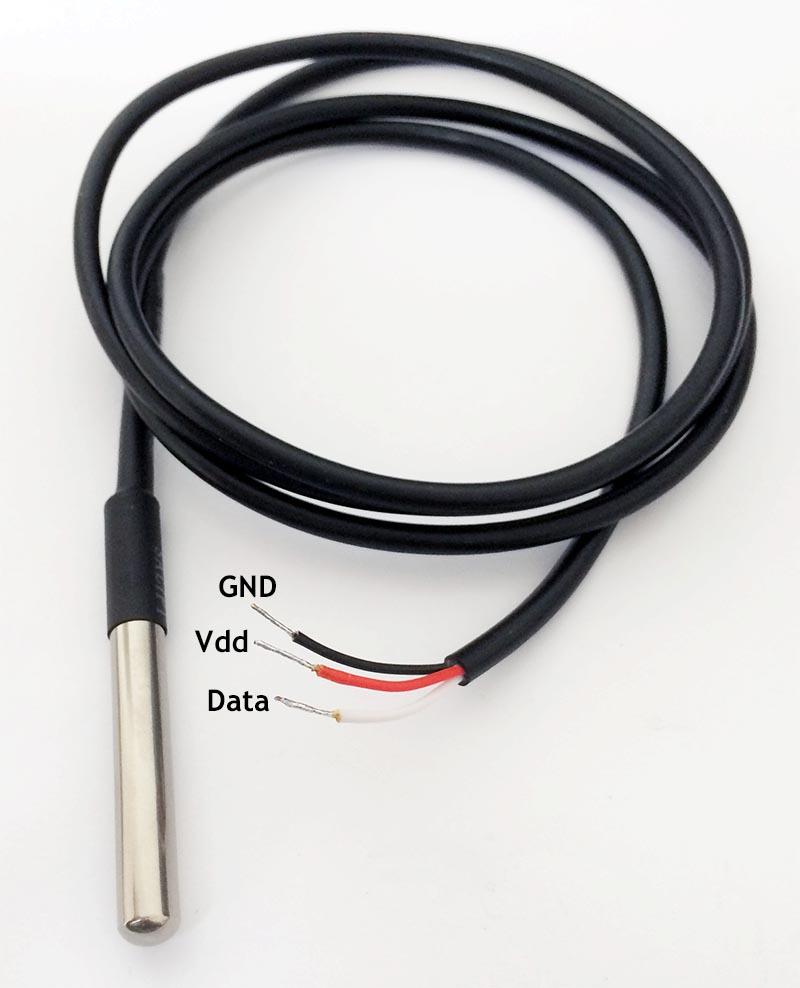

Датчик DS18B20 имеет всего 3 вывода:

GND – "Земля"

Vdd – Питание

Data – вывод данных

Возможна работа в режиме паразитного питания (без использования вывода Vdd), подробней об этом можно прочитать тут.

Подключение к Arduino:

Для подключения датчика нам необходимы:

  • Любая Arduino-совместимая плата
  • Резистор 4,7 Ком (для негерметичного исполнения)
  • Компьютер с установленной средой Arduino IDE.
  • USB кабель для подключения Arduino к персональному компьютеру

Принципиальная схема подключения компонентов:

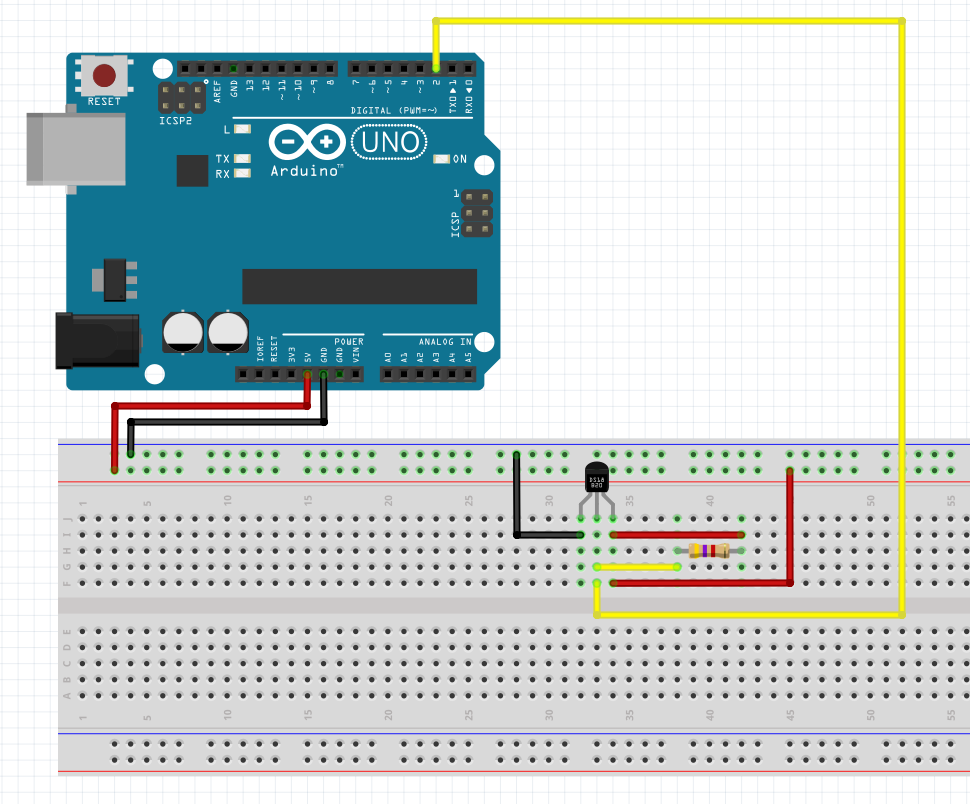

Для негерметичного исполнения:

В некоторых датчиках в герметичном исполнении нагрузочные резисторы уже присутствуют, поэтому рекомендуется сначала проверить работоспособность датчика без резистора и только потом, если не заработает, добавить резистор номиналом около 4.7 КОм в разрыв между сигнальным проводом и проводом питания, как на схеме выше.

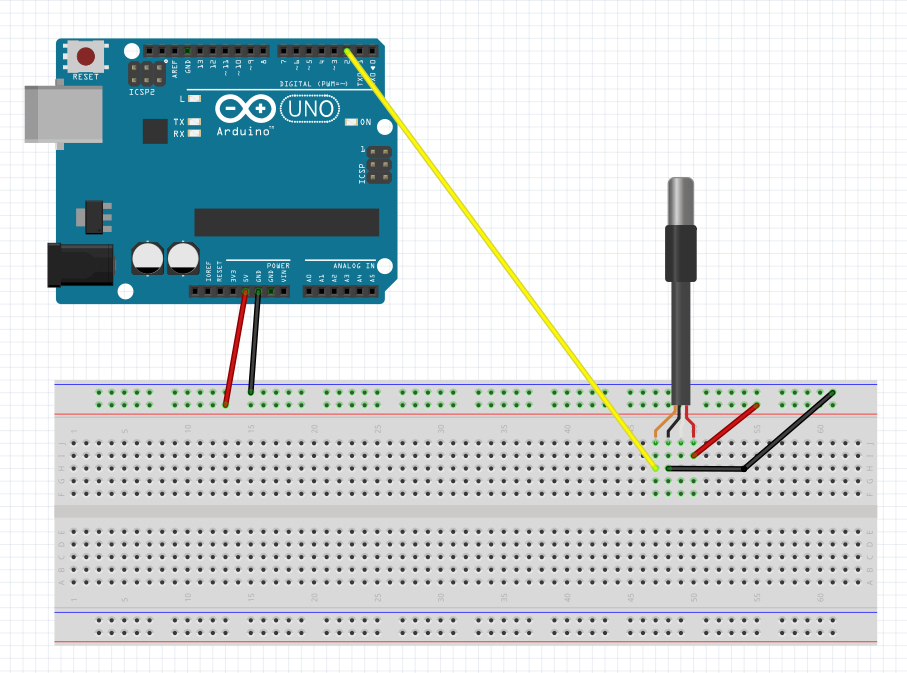

Для герметичного или для датчика на модуле:

Скетч для Arduino:

Для считывания показаний с датчика необходимо использовать библиотеки*:

  • OneWire
  • DallasTemperature

*Библиотека Arduino – программный код, хранящийся не в скетче, а во внешних файлах, которые можно подключить к вашему проекту. Библиотека содержит в себе различные методы и структуры данных, которые нужны для упрощения работы с датчиками, индикаторами, модулями и другими электронными компонентами.

Пример кода:

// Подключение библиотек
#include <DallasTemperature.h>
#include <OneWire.h>   // Определяем пин шины данных OneWire (можно выбрать любой свободный) #define ONE_WIRE_BUS 2   // Задаем пин шины данных OneWire OneWire oneWire(ONE_WIRE_BUS);   // Указываем, что будем работать с температурным датчиком (по такому же принципу
// можно работать с любыми устройствами, поддерживающими OneWire)
DallasTemperature sensors(&oneWire);   void setup(void) { Serial.begin(9600); sensors.begin(); }
void loop(void) { Serial.print("Запрос температуры..."); sensors.requestTemperatures(); // Посылаем команду для считывания температуры Serial.println("ГОТОВО"); Serial.print("Температура: "); Serial.println(sensors.getTempCByIndex(0)); // Индекс "0" означает, что мы работаем с первым
// устройством на шине, в нашем случае единственным delay(1000); }
