Подключение микрофонного модуля KY-038/KY-037.

Опубликовано: 27.03.2019

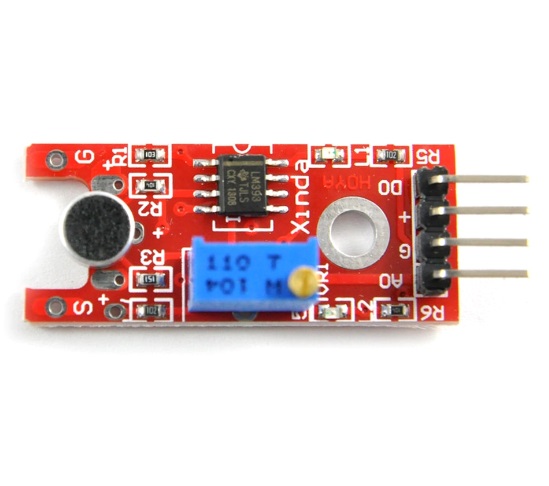

Модули KY-038 и KY-037 представляют собой датчики звука. Отличие версии 037 от 038 лишь в размере микрофона. Эти модули находят свое применение в различных системах управления. Например, такие модули часто устанавливают в подъездах для включения освещения при звуке шагов, что позволяет значительно сэкономить электроэнергию. Также с помощью этих модулей можно управлять роботом посредством хлопков или других звуков.

Модуль состоит из микрофона и потенциометра, позволяющего регулировать чувствительность датчика. Также в модуле имеется компаратор – устройство, посылающее цифровой сигнал при достижении аналоговым сигналом на входе определенных значений.

Характеристики:

  • Питание: 3,3-5 В постоянного тока
  • Потребляемый ток: 10 мА
  • Выходной сигнал: цифровой и аналоговый

Модуль имеет 4 вывода:

”+” – питание

“G” – “земля”

“A0” – аналоговый выход, передающий выходное напряжения на микрофоне

“D0” – цифровой выход, посылающий логическую единицу при достижении порогового уровня громкости



Подключение к Arduino:

Для подключения датчика нам необходимы:

  • Любая Arduino-совместимая плата
  • Компьютер с установленной средой Arduino IDE.
  • USB кабель для подключения Arduino к персональному компьютеру

В примере мы будем рассматривать подключение при помощи проводов типа папа-папа и макетной платы для соединения без пайки.

1) Для начала просто подключим датчик к плате, для анализа выходных сигналов.

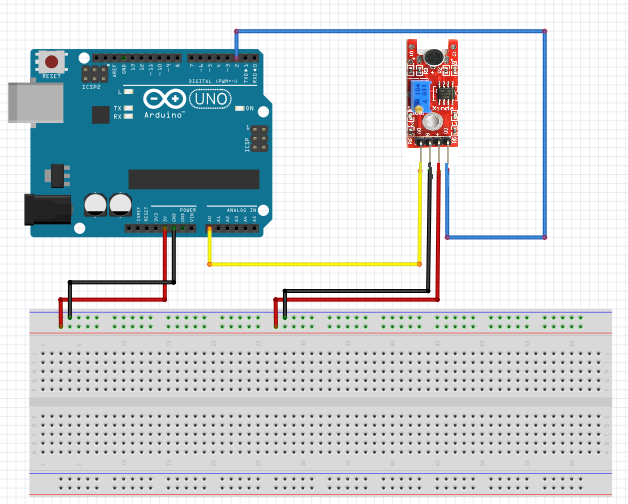

Принципиальная схема подключения компонентов:

Скетч:

const int digital = 2; // Цифровой вход пин 2
const int analog = A0; // Аналоговый вход пин A0


void setup()
{
  pinMode(digital, INPUT);
  Serial.begin(9600);
}

void loop()
{
  Serial.print("Digital: ");
  Serial.print(digitalRead(digital)); // Цифровой сигнал с датчика
  Serial.print(", Analog: ");
  Serial.println(analogRead(analog)); // Аналоговый сигнал с датчика
  delay(50);
}

После того как этот скетч загрузится в плату, откройте монитор порта и наблюдайте за получаемыми значениями в тишине и при возникновении шума.

Попробуйте изменить чувствительность датчика, вращая винт потенциометра и повторите наблюдение.



2) Теперь добавим в нашу схему светодиод и попробуем управлять им с помощью хлопков.

Для подключения светодиода необходим резистор номиналом около 220 Ом.

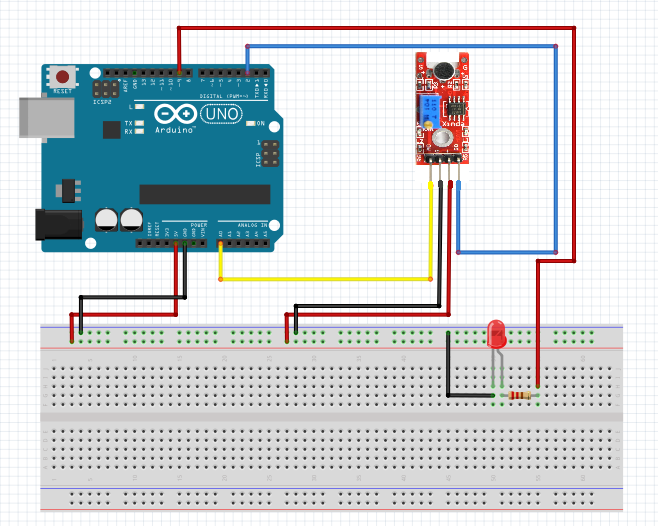

Принципиальная схема подключения компонентов:



Скетч:

const int digital = 2; // Цифровой вход пин 2
const int analog = A0; // Аналоговый вход пин A0
const int led = 9;     // Светодиод

void setup()
{
pinMode(led, OUTPUT);
Serial.begin(9600);
}

void loop()
{
Serial.print("Digital: ");
Serial.print(digitalRead(digital)); // Цифровой сигнал с датчика
Serial.print(", Analog: ");
Serial.println(analogRead(analog)); // Аналоговый сигнал с датчика
delay(50);

if (analogRead(analog) < 625 || analogRead(analog) > 637){  //Диапозон значений устанавливайте самостоятельно из рассчёта +-4 от показаний в тишине
 digitalWrite(led, HIGH);
 delay(1000);
 digitalWrite(led, LOW);
}

}
