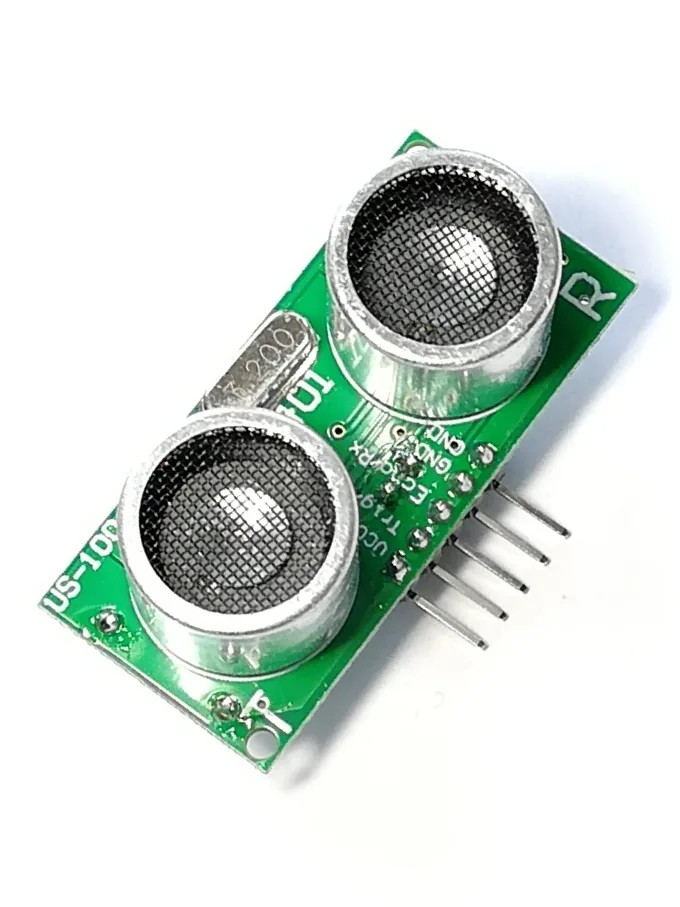

Ультразвуковой датчик измерения расстояния US-100

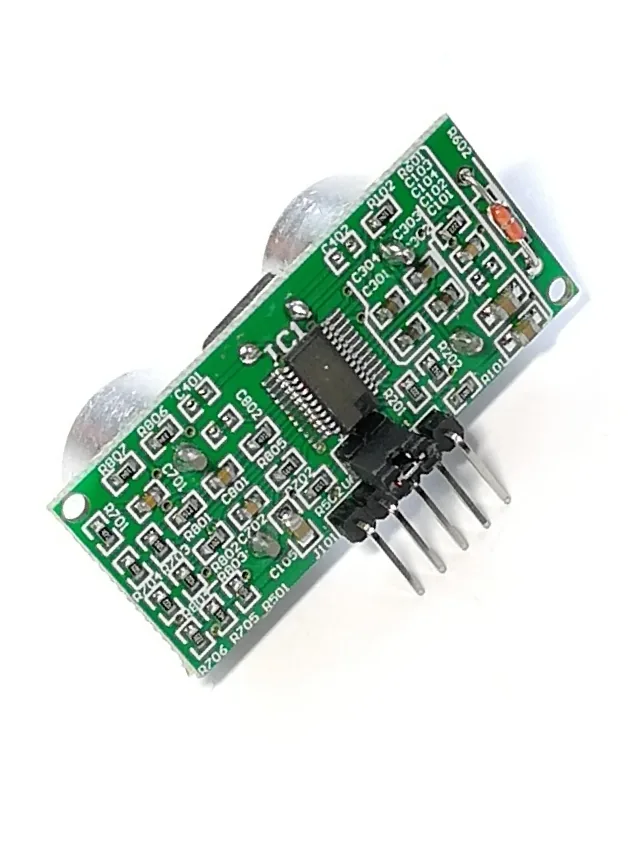

US-100 – это модифицированная версия самого популярного ультразвукового дальномера на рынке HC-SR04. Эти датчики полностью совместимы и работают с использованием одних и тех же библиотек при использовании режима Echo/Trigger. Основными отличиями от HC-SR04 являются наличие у US-100 интерфейса UART (данный интерфейс выбирается с помощью перемычки на обратной стороне модуля), а также функции термокомпенсации, что позволяет измерять расстояние с высокой точностью независимо от температуры окружающей среды. Ультразвуковой дальномер US-100 предназначен для измерения расстояния до объекта. Может применяться в самых различных устройствах, будь то мобильные роботы, парковочные ассистенты, системы сигнализации и многие другие.

Работа датчика строится на принципе эхолокации. Датчик отправляет ультразвуковой узконаправленный сигнал и получает его отражение от объекта. Таким образом, измерив время между отправкой и получением сигнала, можно вычислить расстояние до объекта.

О подключении и работе можно почитать в нашем Блоге.

Характеристики:

• Питание: 2.4 - 5.5В DC;
• Рабочий ток: 15мА (max до 40 мА);
• Рабочая частота: 40Гц;
• Рабочая температура: -20 ... +70 °С;
• Диапазон измеряемых расстояний: 2-450 см;
• Эффективный угол измерений: 15 градусов.

Датчик US-100 имеет 5 выводов:

VCC– Питание

Trig/Tx – Отправка сигнала/Tx в режиме UART

Echo/Rx - Приём сигнала/Rx в режиме UART

GND - “Земля”

GND - “Земля”
