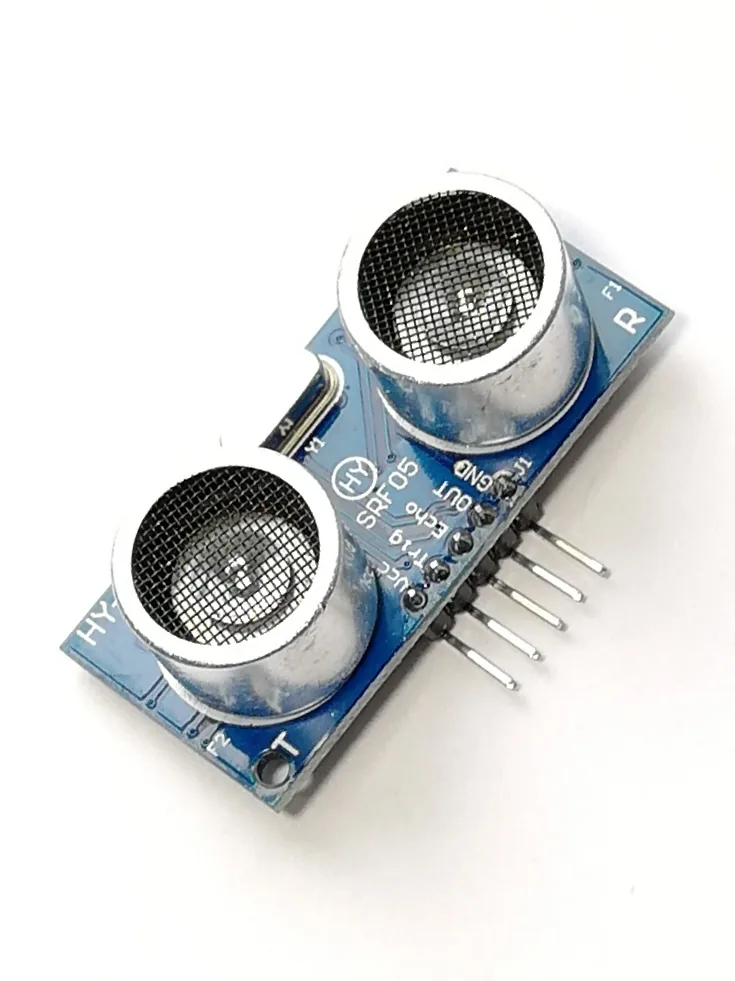

Ультразвуковой датчик измерения расстояния HY-SRF05

HY-SRF05 – это модифицированная версия самого популярного ультразвукового дальномера на рынке HC-SR04. Эти датчики полностью совместимы и работают с использованием одних и тех же библиотек. Основным отличием от HC-SR04 является наличие у HY-SRF05 цифрового выхода OUT. Ультразвуковой дальномер HY-SRF05 предназначен для измерения расстояния до объекта. Может применяться в самых различных устройствах, будь то мобильные роботы, парковочные ассистенты, системы сигнализации и многие другие.

Работа датчика строится на принципе эхолокации. Датчик отправляет ультразвуковой узконаправленный сигнал и получает его отражение от объекта. Таким образом, измерив время между отправкой и получением сигнала, можно вычислить расстояние до объекта.

О подключении и работе можно почитать в нашем Блоге.

Характеристики:

• Питание: 5В DC;
• Рабочий ток: 15мА (max до 40 мА);
• Рабочая частота: 40Гц;
• Диапазон измеряемых расстояний: 2-450 см;
• Эффективный угол измерений: 15 градусов.

Датчик HY-SRF05 имеет 5 выводов:

Vcc – Питание

Trig – Отправка сигнала

Echo – Приём сигнала

Out - Цифровой выход ("0" или "1")

Gnd – “Земля”
