Полумостовой тензодатчик измерения веса до 50 кг

Тензорезистивный датчик, предназначенный для создания на его основе весов, датчиков давления или концевых датчиков.

В основе своей конструкции имеет тонкоплёночные резисторы, которые изменяют своё сопротивление при деформации. Данные резисторы имеют в основе полумост, который необходимо либо дополнить резисторами до полного моста, либо подключать вместе с другим датчиком или датчиками, после чего данную связку можно подключить непосредственно к АЦП, который фиксирует изменения значений резисторов.

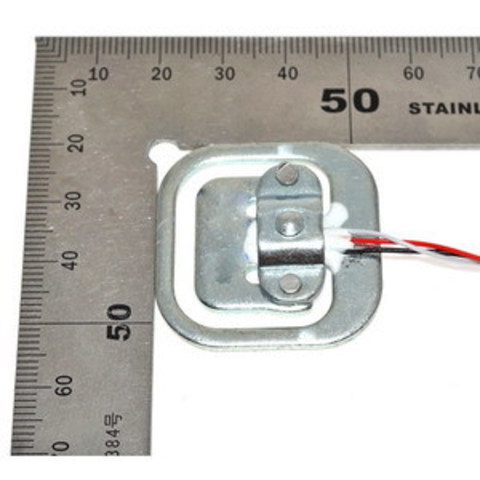

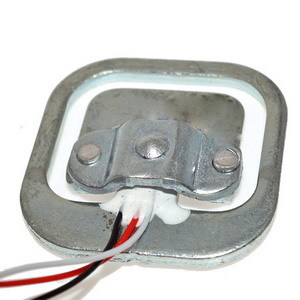

Датчик выполнен из алюминия, имеет форму квадрата, в центре которого находится выступающая часть с тензорезистором.

При установке датчика в рабочее положение необходимо жёстко закрепить боковые стенки, а центральную часть разместить так, чтобы она могла свободно прогибаться для фиксации изменения веса.

Для работы с датчиком рекомендуем использовать специализированный аналого-цифровой преобразователь на базе микросхемы HX711.

Размер 34х34х9 мм
