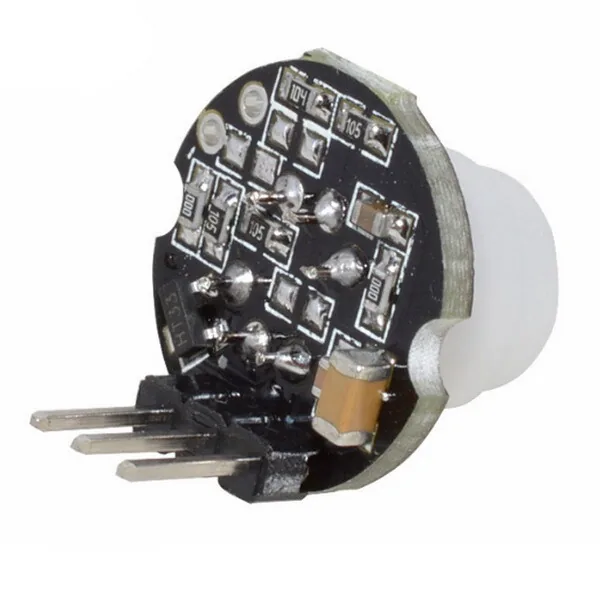

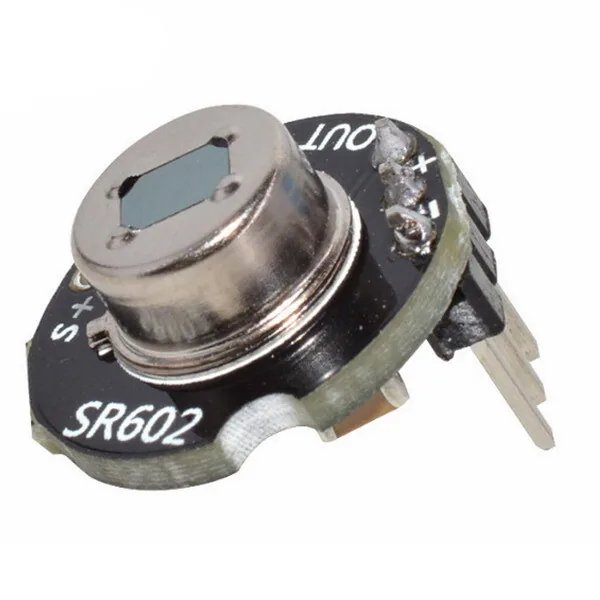

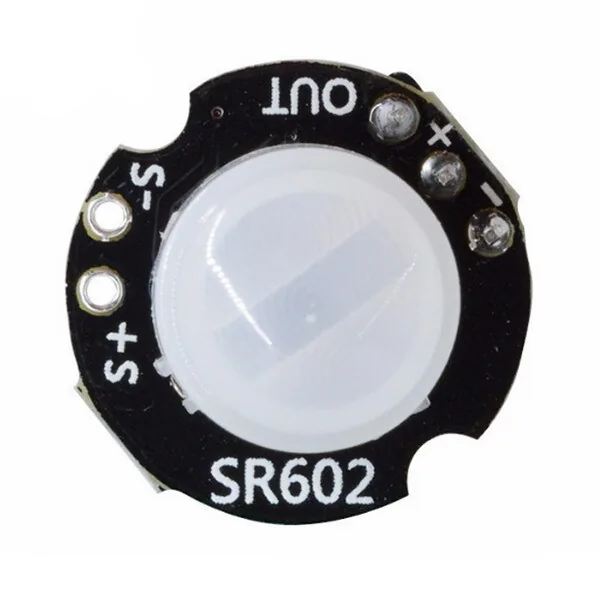

ИК датчик присутствия HC-SR602

Инфракрасный датчик реагирует на движение теплых объектов в поле видимости датчика, в том числе и человеческого тела. Принцип работы датчика основан на регистрации изменения интенсивности свечения в ИК-диапазоне.

Датчик цифровой. При отсутствии движения на выходе датчика присутствует низкий уровень сигнала. При обнаружении движения на выходе появляется высокий уровень. После пропадания движения низкий уровень установится через 2 сек. Датчик срабатывает только на движение теплого объекта в поле видимости. Если теплый объект замрет в поле видимости датчика, то датчик выключится спустя 2 секунды.

Также особенностью модуля является его включение (присутствие на выходе высокого уровня) на 2 секунды сразу после подачи питания, после чего он переходит в рабочий режим.

Характеристики

• Расстояние срабатывания: до 5 метров, рекомендуется 0-3,5 м.
• Выход: цифровой, с уровнем напряжения 3,3 В;
• Напряжение питания: 3,3 - 15 В;
• Задержка выключения после пропадания сигнала: 2 сек (не регулируется);
• Угол поля видимости датчика: до 90°;
• Ток потребления: 20 мкА.

Подключение
