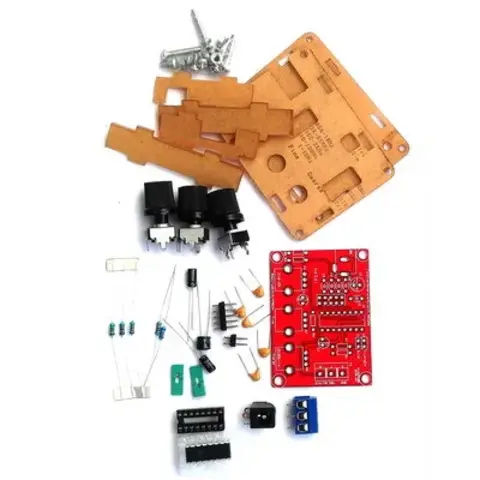

Набор для сборки функционального генератора сигналов на базе XR2206 (1Гц-1МГц)

Набор предназначен для обучения радиолюбителей навыкам пайки, чтения схем и практической настройки собранных устройств.

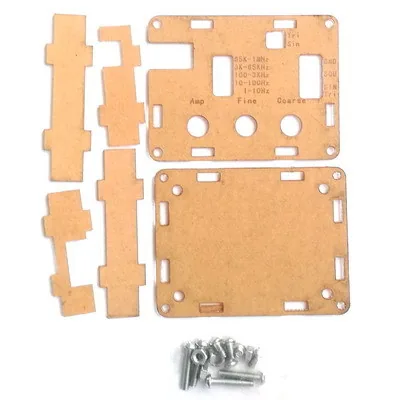

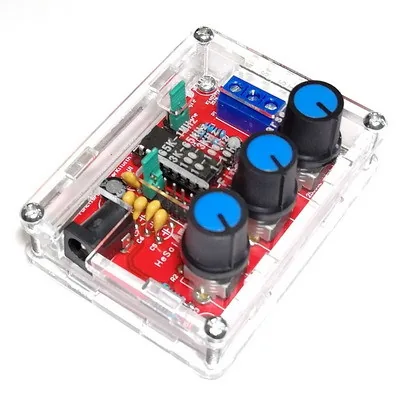

Набор поставляется в комплекте с деталями из прозрачного акрила для сборки корпуса устройства. По окончании сборки Вы получите готовое работающее устройство в стильном и красивом корпусе.

Для сборки генератора Вам потребуются:

• Паяльник
• Припой
• Ручной инструмент (кусачки, отвертка)

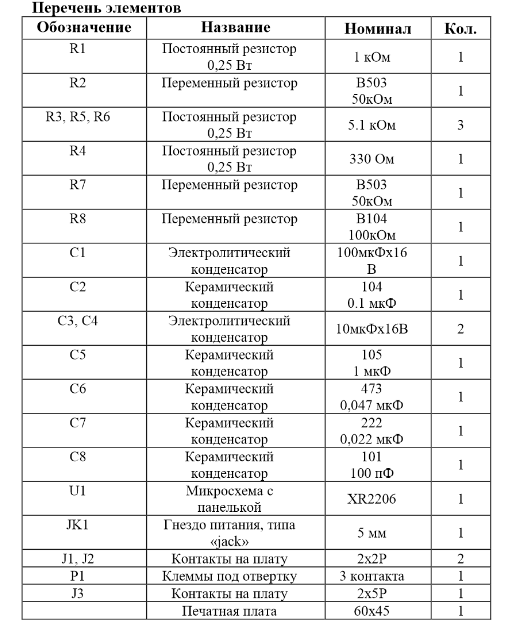

Таблица соответствия маркировки на печатной плате и элементов набора:

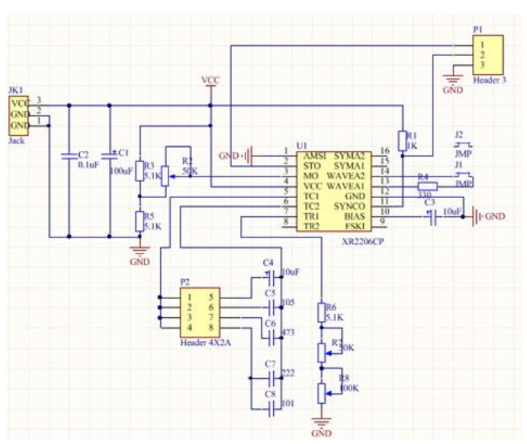

Электрическая схема устройства:

Технические характеристики готового устройства:

1. Напряжение питания: 9-12 В;
2. Выходная частота: 1 Гц - 1 МГц;
3. Выходное сопротивление: 600 Ом;
4. Амплитуда сигнала на выходе: не более 3 В;
5. Ток потребления: 150 мА;
6. Размеры собранного устройства, мм: 72х55х33.
