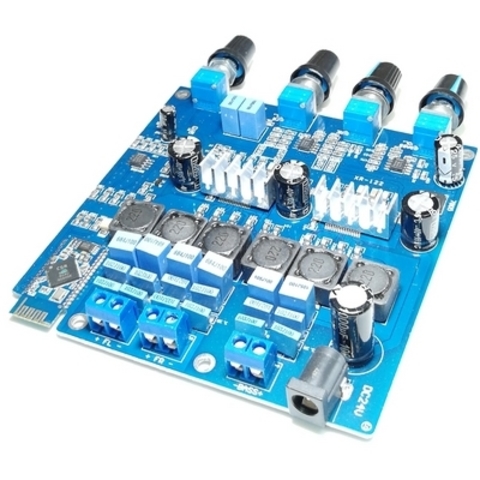

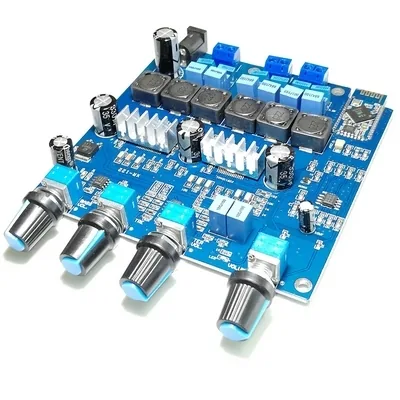

Bluetooth аудио модуль (CSR8635) + стереоусилитель 2х50 Вт (TPA3116D2)

Плата стереоусилителя мощности на базе микросхемы TPA3116D2, совмещенная с аудио модулем Bluetooth 4.0 на базе чипа CSR8635. Такое решение позволяет легко воспроизводить аудиопоток с мобильных телефонов, планшетов и т.д. Имеется отдельный выход на сабвуфер. Доступна раздельная регулировка громкости для каждого канала и сабвуфера. Данный усилитель обладает минимальными: коэффициентом нелинейных искажений, уровнем собственных шумов и широким диапазоном питающих напряжений и сопротивлений нагрузки.

Основные характеристики:

1. Режим работы: класс D;
2. Ток потребления в состоянии покоя: <60 мА;
3. КПД: >90%;
4. Номинальная выходная мощность: 100 Вт (2х50 Вт);
5. Частотный диапазон: 20-20000 Гц;
6. Рабочее напряжение: 9-24 В;
7. Максимальный выходной ток: 3 А;
8. Размер печатной платы: 103х104 мм (без учета выступающих ручек регулировки);
9. Сопротивление динамиков: 4, 6, 8 Ом.

Документация TPA3116D2
