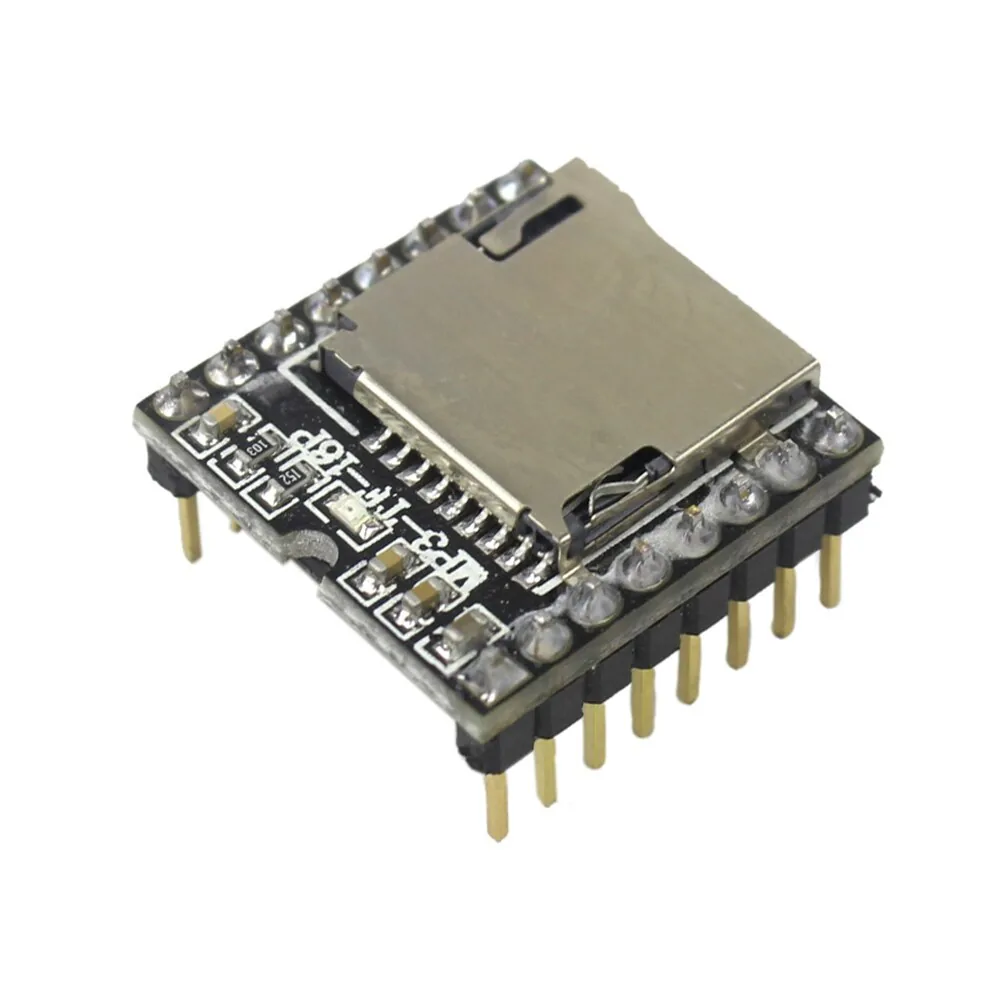

Модуль Мини МР3 плеера

Артикул: B2-3465
Есть в наличии
Остаток: 51
175 руб.
Быстрый заказ

Доставка по Москве: 300 руб

Самовывоз: ПН-ПТ 10.00-18.00 бесплатно

Оплата: Наличные, Банковская карта, Online

Доставка по РФ: 3000 пунктов выдачи

  • Описание
  • Отзывы (1)

- Mini MP3-плеер - это компактный и недорогой модуль, который можно подключать напрямую к динамикам.

- Модуль может использоваться как автономное устройство. Для этого понадобится подключить аккумулятор, динамик и кнопки управления. Также есть возможность использовать модуль вместе с платами Arduino, используя последовательный интерфейс.

- Модуль позволяет воспроизводить популярные форматы аудиофайлов, такие как MP3, WAV и WMA.

- Модуль работает с картами памяти типа microSD (FAT16/FAT32). Максимальный объем карты 32 Гб.

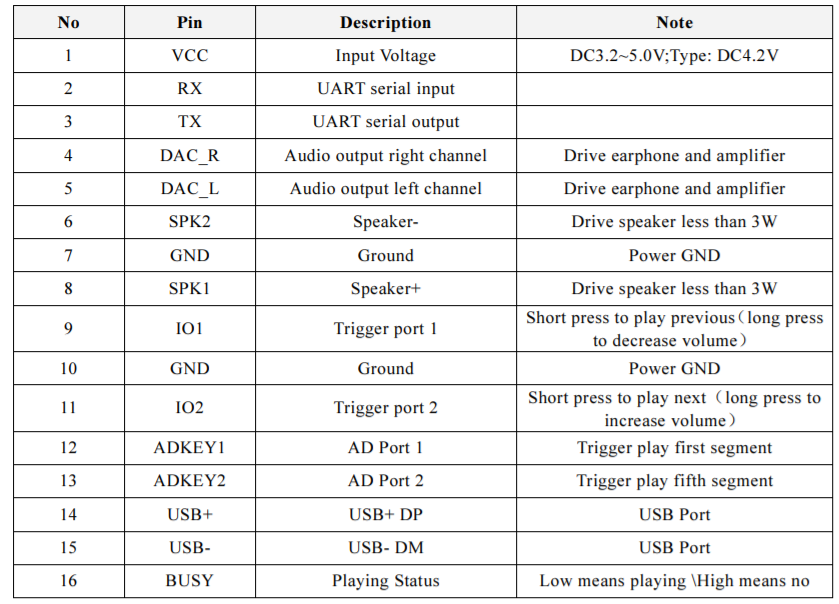

Документация

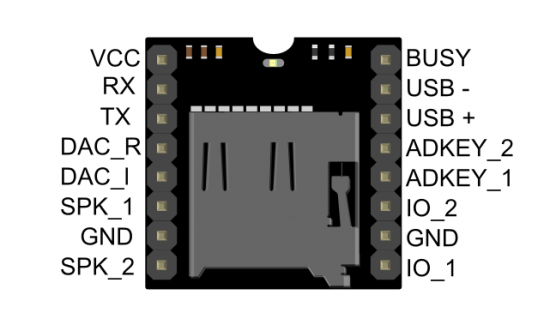

Pin-номер

Обозначение

Название

Описание

1

VCC

Питание

Питание постоянного тока от 3 до 5 Вольт

2

RX

UART serial input

Вход последовательного интерфейса UART

3

TX

UART serial output

Выход последовательного интерфейса UART

4

DAC_R

Audio output right channel

Выход на усилитель, правый канал

5

DAC_L

Audio output left channel

Выход на динамик, со встроенного усилителя до 3W

9

IO1

Trigger port 1

Короткое нажатие ||◄ (длительное нажатие - уменьшение громкости)

10

GND

Ground

Выход на динамик, со встроенного усилителя до 3W

11

IO2

Trigger port 2

Короткое нажатие ►|| (длительное нажатие - увеличение громкости)

12

ADKEY1

AD port 1

Включение первого сегмента на проигрывание

13

ADKEY2

AD port 2

Включение пятого сегмента на проигрывание

14

USB

USB DP

USB-порт

15

USB-

USB- DM

USB-порт

16

Busy

Playing Status

Низкий означает проигрывание, Высокий- что нет



  • Сергей 05.02.2019 12:45
    Имеет встроенный 3-х ваттный усилитель. Звук отличного качества, работает с МР3 до 256 Кб. управление простое. Очень удобен для организации голосового интерфейса. Может использоваться непосредственно без ARDUINO поскольку может управляться с помощью кнопок. В интернете море примеров.
