Релейный модуль 5V/10A для ESP8266 ESP-01/01S V1.0 (1 канал)

Артикул: B3-07025
Есть в наличии
Остаток: 22
150 руб.

Доставка по Москве: 300 руб

Самовывоз: ПН-ПТ 10.00-18.00 бесплатно

Оплата: Наличные, Банковская карта, Online

Доставка по РФ: 3000 пунктов выдачи

  • Описание
  • Отзывы (0)

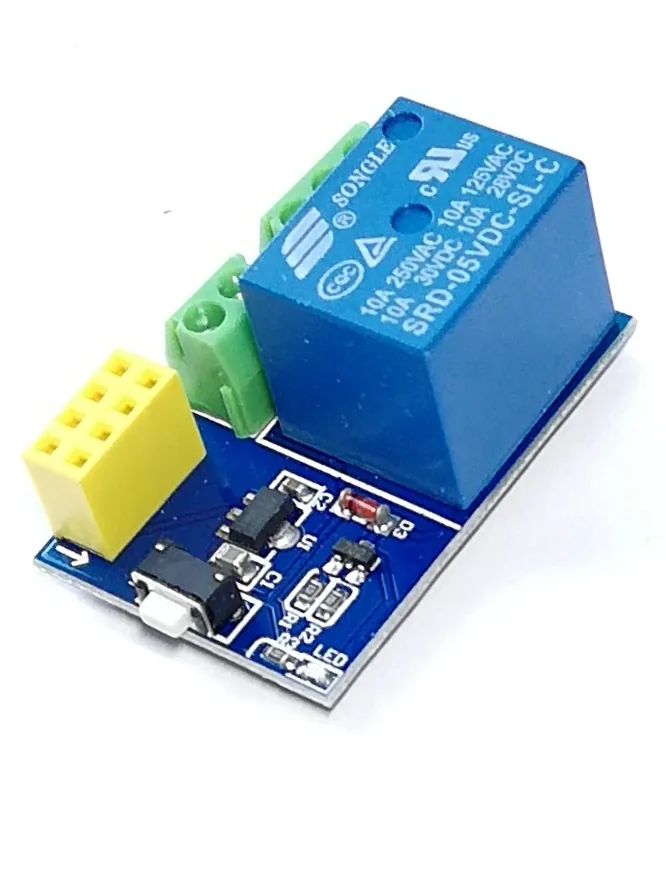

Одноканальный релейный модуль 5V/10A для ESP8266 ESP-01/01S V1.0. Данный модуль служит для управления нагрузкой до 10 А (250VAC, 30VDC) с помощью электромагнитного реле, размещенного на плате, через WiFi-модули ESP-01/01S (поставляются отдельно).

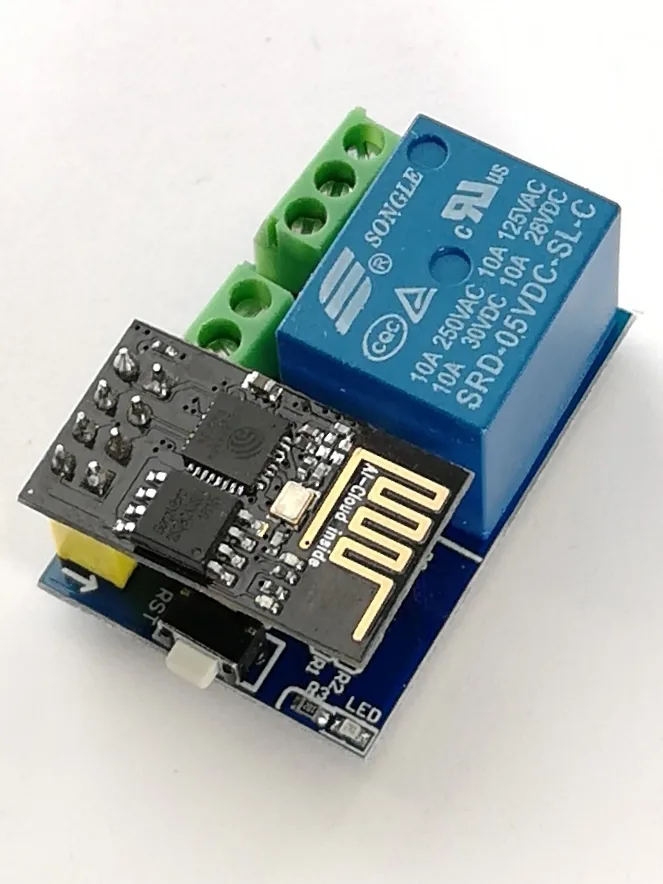

Чтобы начать работу с модулем, сначала необходимо загрузить прошивку в модуль ESP-01/01S. Следует учитывать что включением/выключением реле будет управляет контакт GPIO0 модуля ESP-01/01S. После прошивки WiFi-модуля вставляем его в соответствующий разъем так, как показано на фотографии, и подаем на модуль питание 5 В. Все, теперь можно управлять реле.

Ниже приведен пример управляющего скетча.

В данном случае модуль ESP-01/01S получает IP-адрес автоматически по DHCP. Узнать его можно в настройках вашего роутера. Управление происходит через Web-страницу. Подключиться к модулю можно, вбив его IP-адрес в адресную строку любого браузера.

#include <ESP8266WiFi.h>

const char* ssid = "Ваша сеть";//type your ssid
const char* password = "Ваш пароль";//type your password

int relayPin = 0; // GPIO0 of ESP8266
WiFiServer server(80);//Service Port

int value = HIGH;

void setup() {
  pinMode(relayPin, OUTPUT);
  digitalWrite(relayPin, HIGH);

  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
  }

  // Start the server
  server.begin();
}

void loop() {
  // Check if a client has connected
  WiFiClient client = server.available();
  if (!client) {
    return;
  }

  // Wait until the client sends some data
  while (!client.available()) {
    delay(1);
  }

  // Read the first line of the request
  String request = client.readStringUntil('\r');
  client.flush();

  // Match the request
  if (request.indexOf("/LED=ON") != -1) {
    digitalWrite(relayPin, LOW);
    value = LOW;
  }
  if (request.indexOf("/LED=OFF") != -1) {
    digitalWrite(relayPin, HIGH);
    value = HIGH;
  }

  //Set ledPin according to the request
  //digitalWrite(ledPin, value);

  // Return the response
  client.println("HTTP/1.1 200 OK");
  client.println("Content-Type: text/html");
  client.println(""); //  do not forget this one
  client.println("<!DOCTYPE HTML>");
  client.println("<html>");

  client.print("Relay is now: ");

  if (value == LOW) {
    client.print("On");
  } else {
    client.print("Off");
  }
  client.println("<br><br>");
  client.println("Click <a href=\"/LED=ON\">here</a> turn the RELAY ON<br>");
  client.println("Click <a href=\"/LED=OFF\">here</a> turn the RELAY OFF<br>");
  client.println("</html>");

  delay(1);
}
