Плата расширения WeMos NodeMCU Base V1.0 для NodeMCU V3

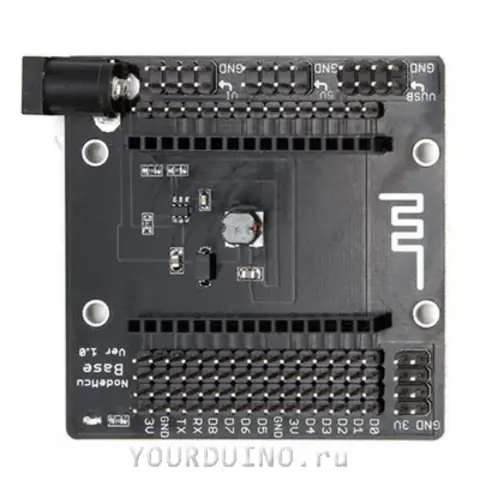

Плата расширения WeMos NodeMCU Base V1.0 для прототипирования устройств на базе NodeMCU Lua.

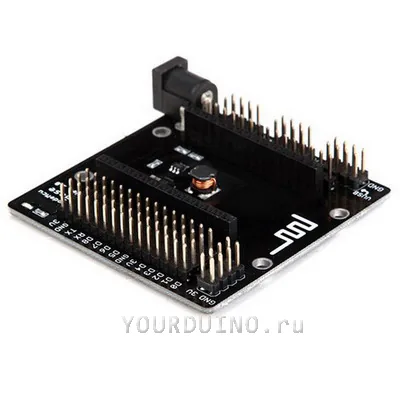

Шилд предоставляет по 4 вывода для каждого из выходов на левой стороне платы (от D0 до 3.3v) и по одному для выходов на правой стороне (от A0 до Vin). Также он содержит разъём питания постоянного тока 5.5×2.1 мм jack, стабилизатор напряжения на 5 В и максимальным током до 1 А и индикатор питания.

Также на плате расширения расположены четыре разъёма по четыре вывода питания и земли на следующие напряжения: входное с 5.5×2.1 мм jack, 5 В со стабилизатора платы, 5 В с USB, 3.3 В с платы NodeMCU.

Для крепления платы есть четыре сквозных отверстия.

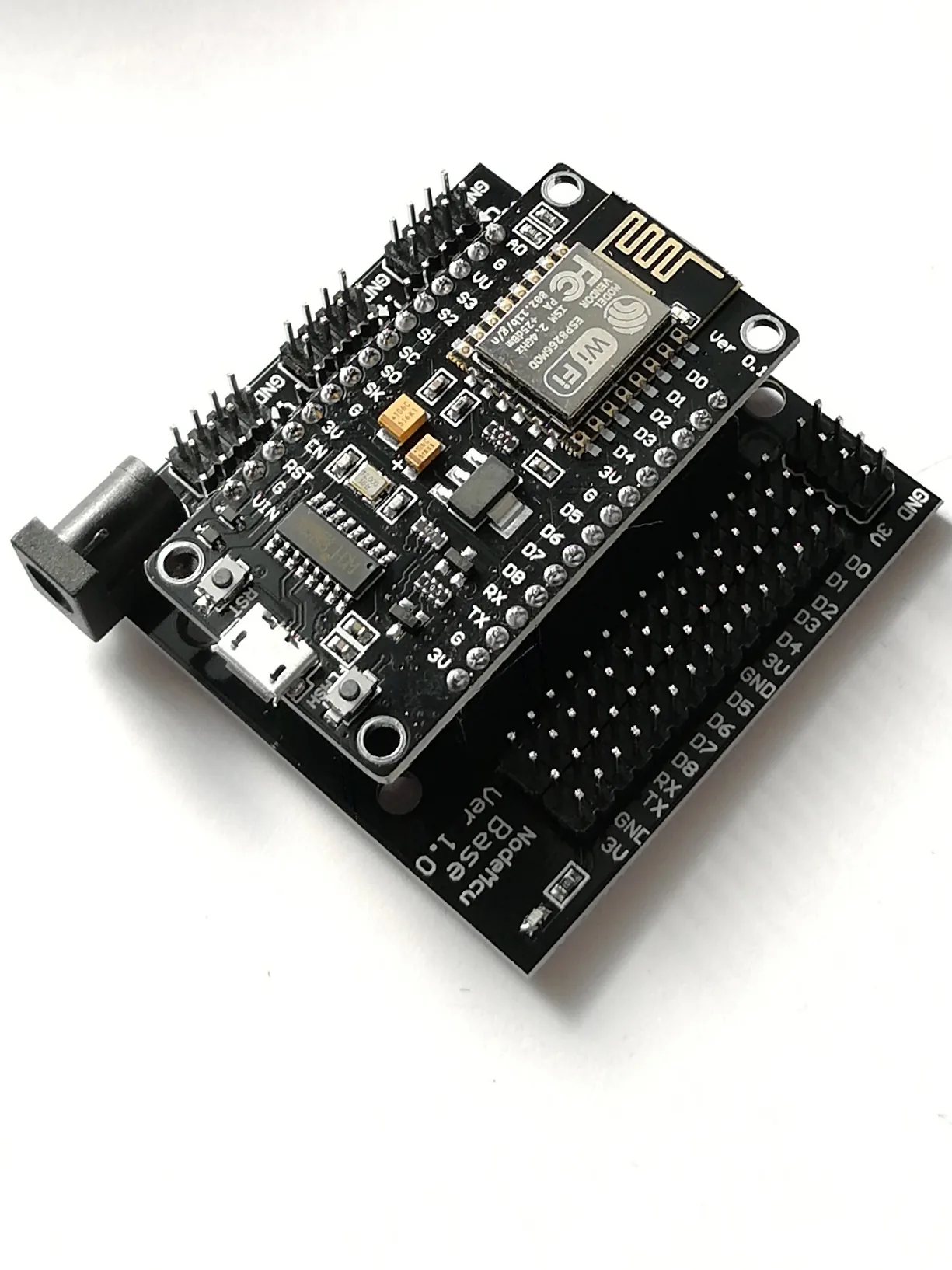

При покупке стоит обратить внимание на то, что NodeMCU бывают двух разных размеров. Эта плата расширения совместима с теми, что пошире и занимают всю стандартную беспаечную макетную плату, не оставляя свободных выводов.
