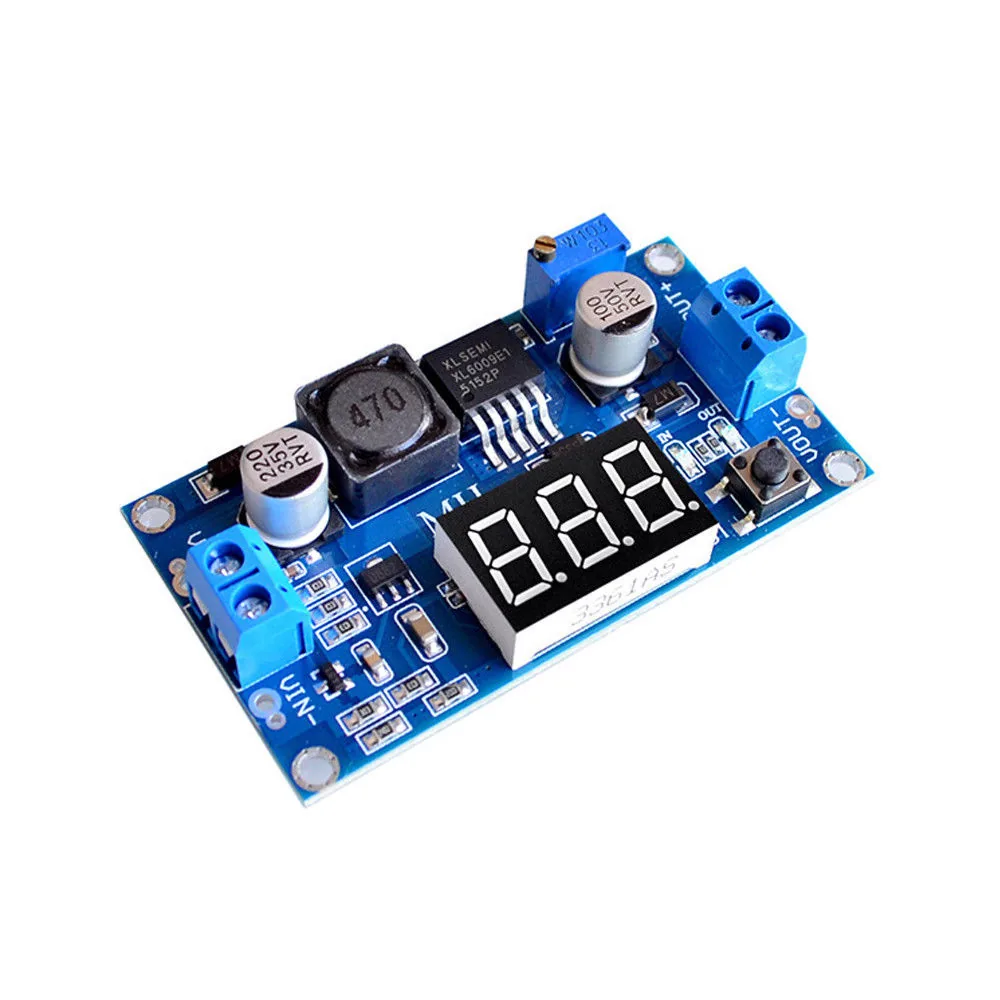

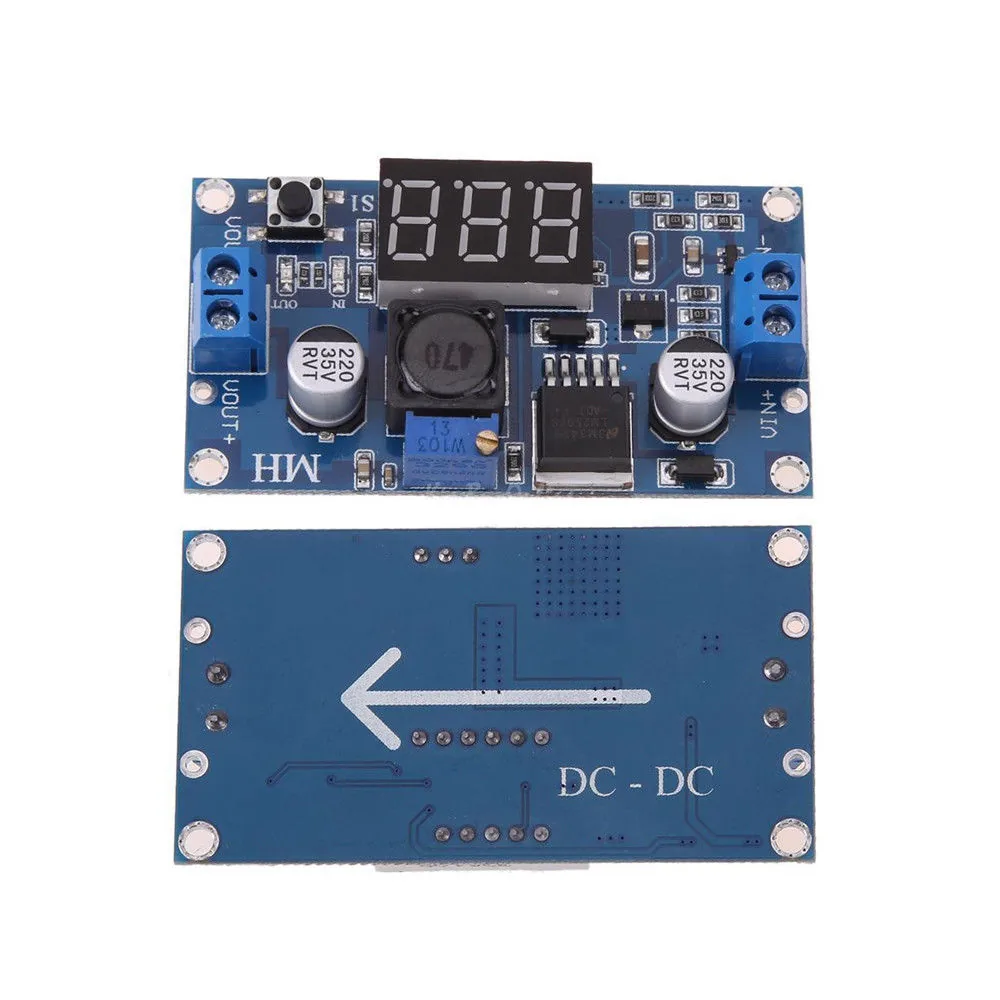

Повышающий DC-DС преобразователь XL6009 с индикатором

Повышающий DC-DC преобразователь постоянного напряжения питания на основе XL6009 с регулируемым выходным напряжением. Регулировка напряжения осуществляется при помощи подстроечного резистора. С помощью кнопки S1 можно выбрать отображаемое напряжение: вход или выход.

ВНИМАНИЕ!!! Данный модуль не предназначен для работы с входными напряжениями менее 5 В. В таком режиме выходное напряжение может достигать 50 В, что может привести к выходу оборудования из строя.

Характеристики:

1. Входное напряжение: 5-32В;
2. Выходное напряжение: 5-52В;
3. Максимальный входной ток: 4А;
4. Эффективность преобразования: 94% - максимальная, 85% - рабочая;
5. Частота переключения: 400 КГц;
6. Пульсация на выходе: <50 мВ;
7. Регулировка нагрузки: ±0.5%;
8. Регулировка напряжения: ±0.5%;
9. Рабочая температура: -40...+85 ℃;

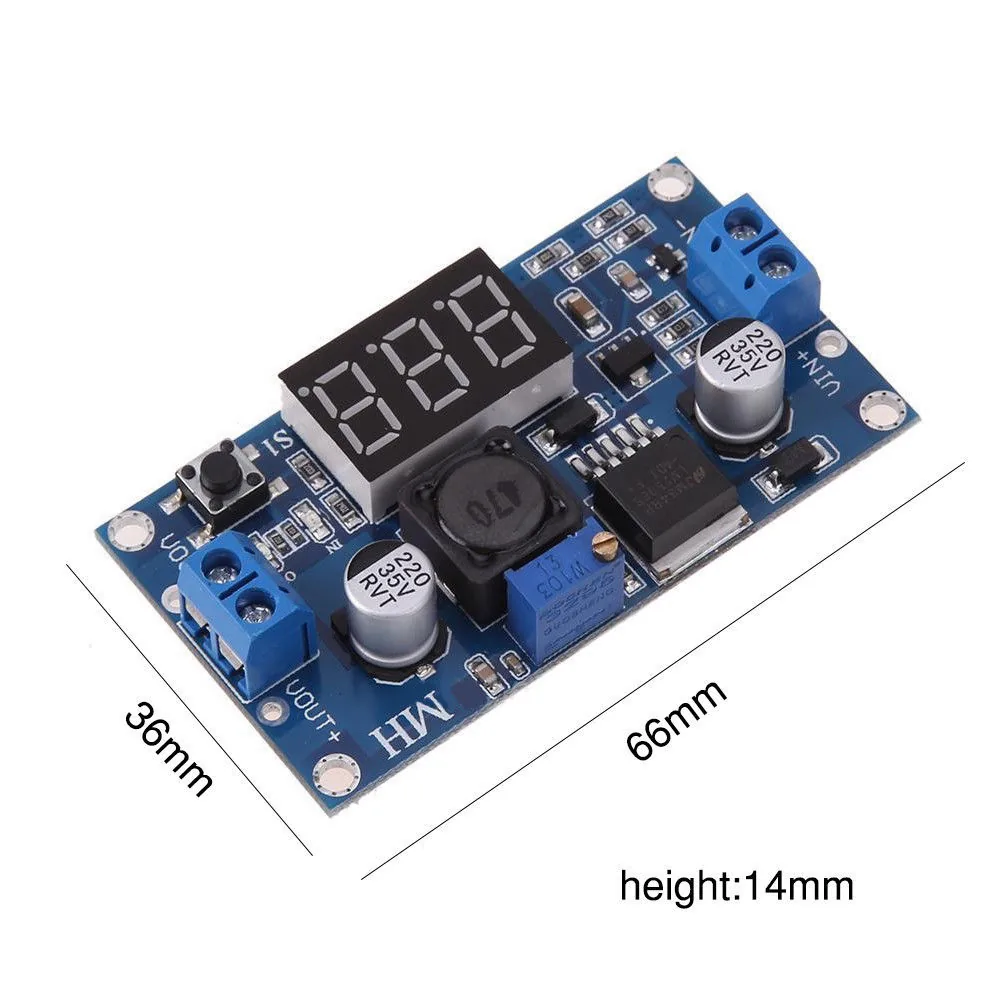

10. Размеры: 66х36х14 мм.
