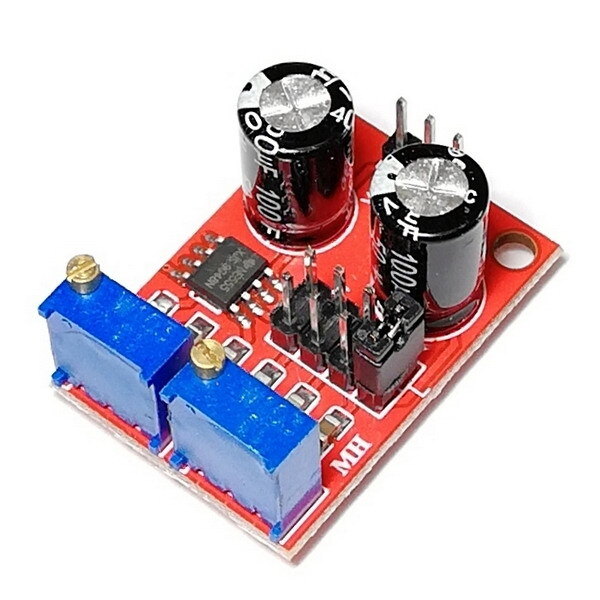

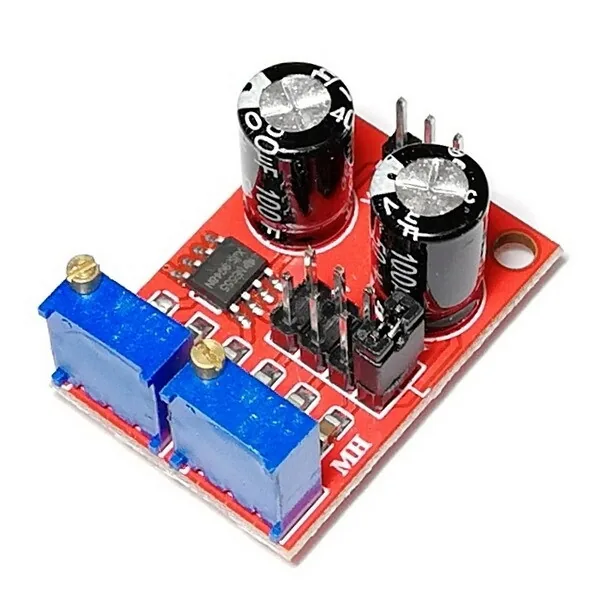

Генератор импульсов NE555

Генератор импульсов на базе таймера NE555 с возможностью регулировки частоты и скважности. Модуль генерирует на выходе прямоугольные импульсы в диапазоне от 1 Гц до 200 КГц. Настройка частоты и скважности производится с помощью перемычки и подстроечных резисторов.

Зависимость диапазона частот от положения перемычки:
1(L) - 1 Гц .. 50 Гц
2     - 50 Гц .. 1 КГц
3     - 1 КГц .. 10 КГц
4(H) - 10 КГц .. 200 КГц

Основные характеристики:

• Напряжение питания: 5 - 15 В
• Диапазон частот: 1 Гц - 200 КГц
• Светодиодная индикация выходного сигнала
• Допустимый выходной ток: до 200 мА
• Размеры: 32 x 22x 16 мм
