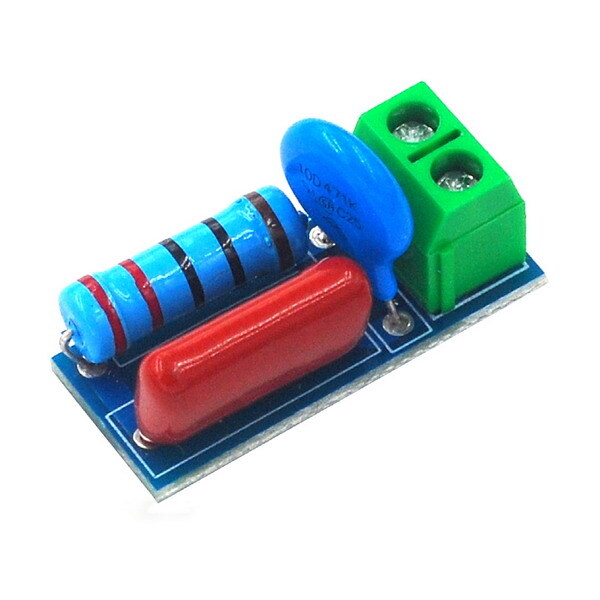

Схема поглощения RC (снуббера)

Cхема поглощения RC или цепь снаббера RC, в которой резисторы и конденсаторы соединены в серии и соединены параллельно с коммутационными устройствами. Названия могут различаться, например: Снаббер, Снабберная цепь, RC цепочка, RC absorb, snubber, RC Absorption/Snubber Circuit Module Relay, варисторная RC цепочка.

Используется для улучшения напряжения и формы тока электронных устройств питания при их включении и выключении.

Предназначен для подавления выбросов напряжения, возникающих при коммутации индуктивных компонентов (электромагнитные реле, пускатели, контакторы и пр.)

Рекомендуем для защиты контактов реле, для защиты циклических реле, таймеров и др.

НАЗНАЧЕНИЕ :

Модуль RC предназначен для защиты коммутирующих контактов от разрушительного действия выбросов напряжения возникающих при коммутации обмоток электромагнитных устройств, таких как: реле, контакторы, электромагнитные пускатели и пр. при работе на индуктивную нагрузку. А также позволяет снизить помехи на микроконтроллеры создаваемые при коммутации.

Также модуль может применяться для уменьшения скорости нарастания напряжения dU/dt различных силовых полупроводниковых приборов (мощные транзисторы, тиристоры симисторы и пр).

УСТАНОВКА:

Устанавливается параллельно коммутируемой обмотке или параллельно контакту, коммутирующего обмотку.

ХАРАКТЕРИСТИКИ:

1. Подходит для индуктивной нагрузки переменного или постоянного тока 5 ~ 400 В (нагрузка менее 1000 Вт), контактного реле защиты или тиристора.

2. Цепь поглощения RC поглощает индуцированную электродвижущую силу индуктивной нагрузки.

3. Есть варистор для предотвращения чрезмерного колебания напряжения и чрезмерного тока, в результате чего контакты реле прилипают.

4. Обеспечивает защиту от помех цепи.

5. Для коммутации используются клеммы, чтобы сделать монтаж более удобным.

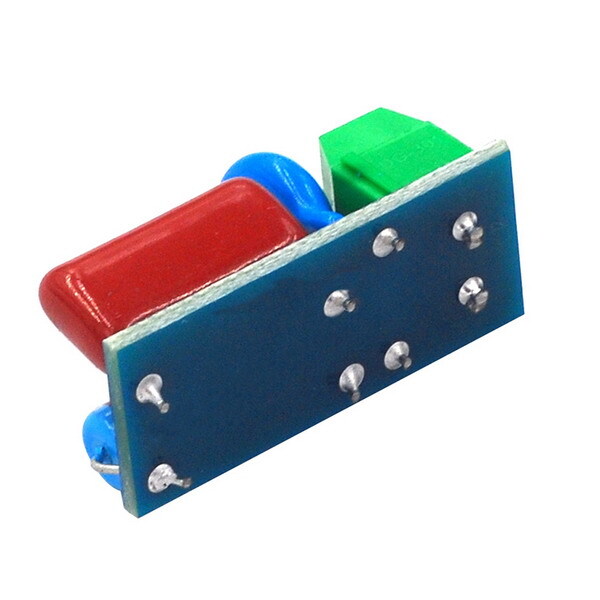

6. Размер платы: 34,2*14,7 мм
