Плата расширения Ethernet Nano W5100

Артикул: A2-02021
Есть в наличии
Остаток: 10
990 руб.

Доставка по Москве: 300 руб

Самовывоз: ПН-ПТ 10.00-18.00 бесплатно

Оплата: Наличные, Банковская карта, Online

Доставка по РФ: 3000 пунктов выдачи

  • Описание
  • Отзывы (0)

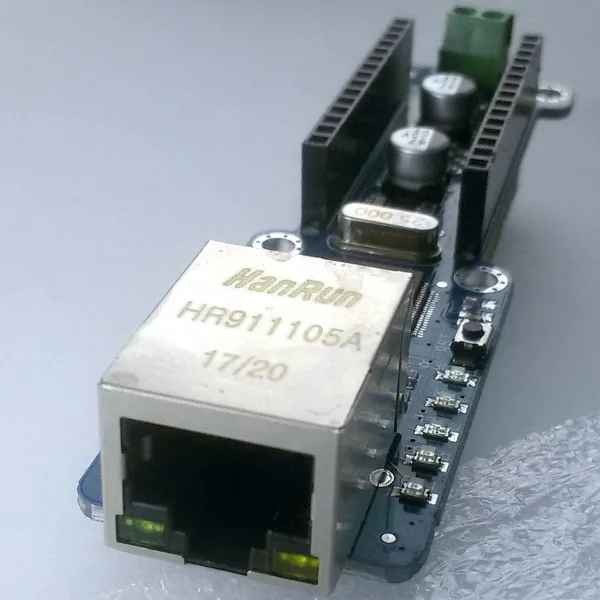

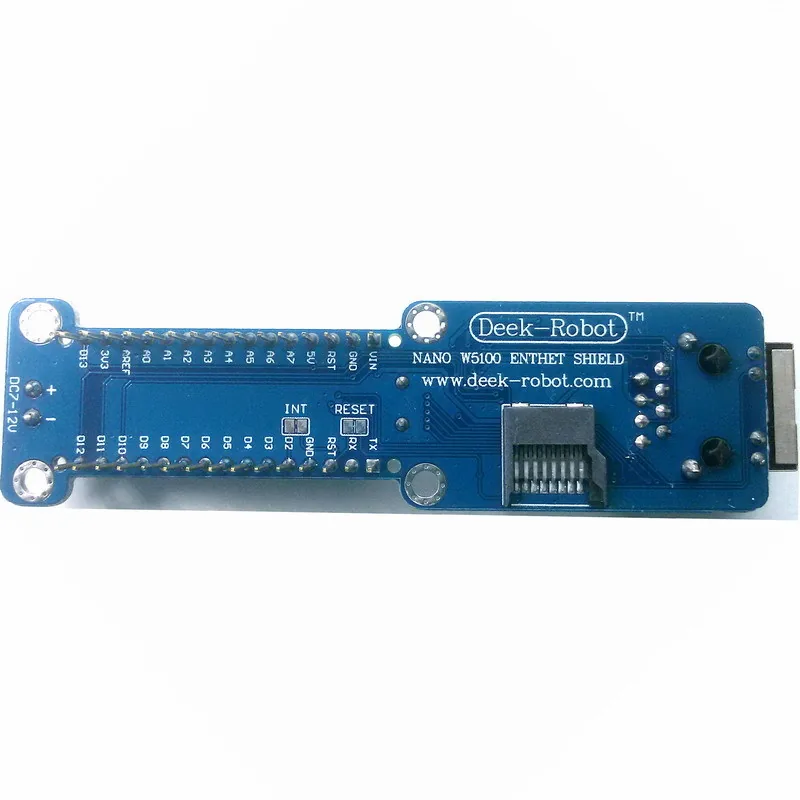

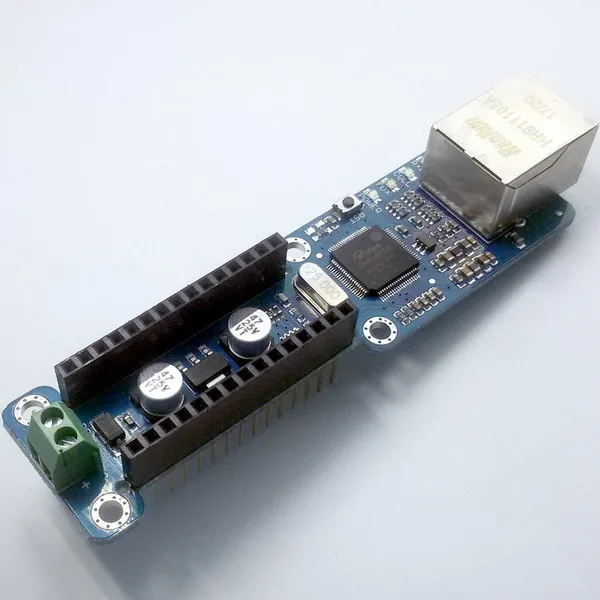

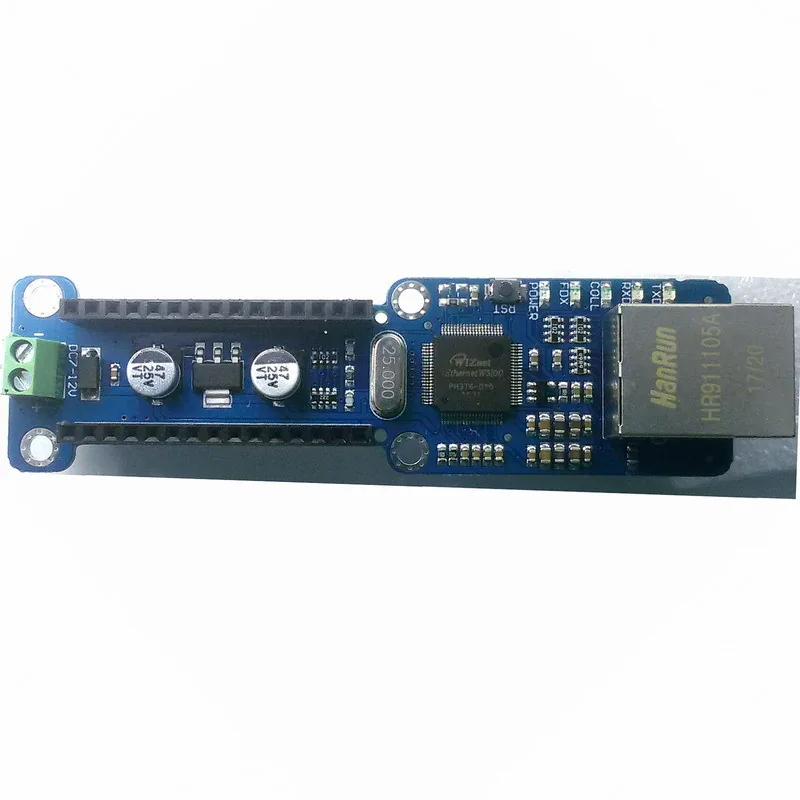

Шилд Ethernet Nano W5100 позволяет подключить Arduino Nano или другие платы со схожими типоразмерами к локальной сети через стандартный сетевой разъем RJ-45. На нижней части модуля удобно расположены выводы для установки платы на Breadboard или непосредственного подключения периферийных модулей.

Ethernet базируется на чипе WIZNET W5100, благодаря которому осуществляется аппаратная поддержка стека протоколов TCP/IP: TCP, UDP, IPv4, ICMP, ARP, IGMP, MAC. Поддерживается стандартная библиотека Ethernet.

На плате присутствует слот для Micro-SD карт.

Для работы как с интерфейсом W5100 так и с Micro-SD используется стандартный протокол SPI. Пины 4, 10, 11, 12, 13 не могут использоваться в качестве интерфейсов ввода-вывода общего назначения (GPIO), т.к. используются для работы Ethernet (пин 10) и Micro-SD (пин 4), а также шины SPI (пины 11, 12, 13). Т.к. модули Ethernet и Micro-SD делят шину SPI, они не могут быть активны одновременно. Учитывайте этот фактор при написании скетчей. Если вы не планируете использовать какое-либо из устройств (Ethernet или Micro-SD) в своем проекте, рекомендуется отключить ненужные модули непосредственно из своей программы. Для отключения неиспользуемого модуля необходимо установить 4 или 10 пин  (4-Micro-SD, 10-Ethernet) в состояние "Выход"(OUTPUT) и задать высокий (HIGH) логический уровень.
