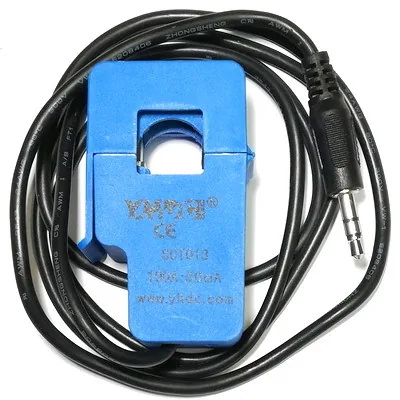

Неинвазивный датчик переменного тока SCT-013-000 YHDC 100A/50mA

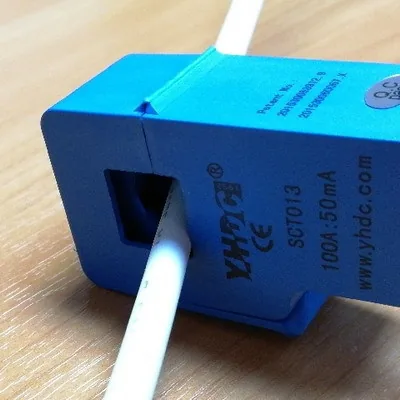

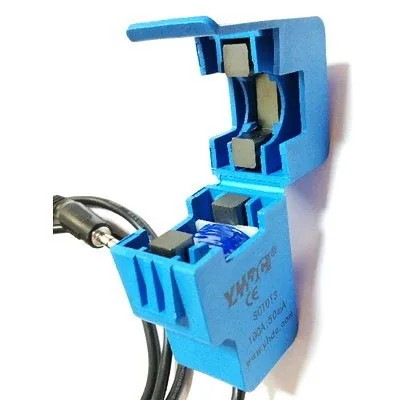

SCT-013-000 представляет собой неинвазивный датчик тока и может использоваться в системах мониторинга энергопотребления, защиты электрооборудования при проверке линий электропередач без вмешательства в силовую электрическую сеть. Принцип похож на работу трансформатора. Силовой кабель пропускается через датчик, и по сути является первичной обмоткой трансформатора с одним витком. На магнитопровод намотан тонкий медный провод в несколько тысяч витков (например, для модели SCT-013-030 количество витков вторичной обмотки составляет 2000). Таким образом, 100А переменного тока силового кабеля создают 50 мА тока во вторичной обмотке. Соответственно, двухжильный вывод датчика и создает переменный ток, величина которого прямо пропорциональна току силового кабеля.

Для использования датчика тока SCT-013-000 нужно создать схему подключения. Подключить SCT-013-000 напрямую к микроконтроллеру невозможно т.к. он имеет токовый выходной сигнал.

Характеристики:

• выходной ток: 0-50мА
• проходной ток: 0A-50A
• рабочее напряжение до 660V
• диапазон частот: 50Hz-1KHz
• макс.диаметр провода: 13 мм
• нелинейность: +/- 3%
• кабель с контактом jack 3,5 мм
• длина кабеля 1.5 м
• Рабочая температура от-25*С до +70*С
• материал сердечника: феррит
