Емкостной сенсорный диммер

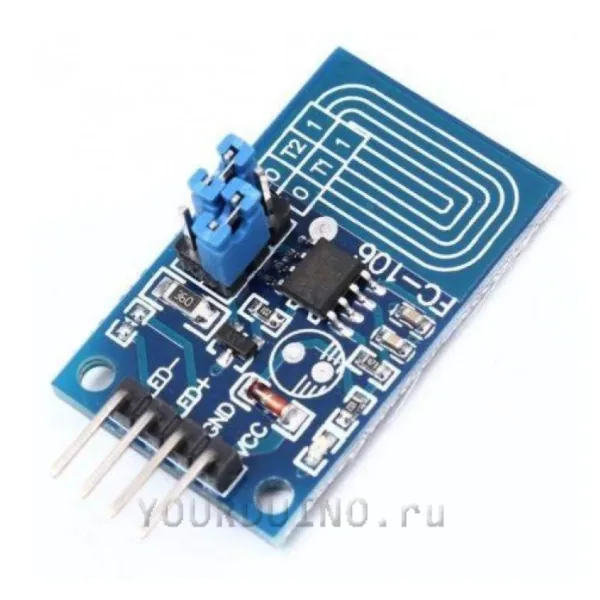

Емкостной сенсорный диммер может работать в 4-х режимах управления яркостью светодиодов (задаются перемычками).

Характеристики:

• Рабочее напряжение: 2.4-5 В
• Максимальный выходной ток: 500 мA
• Размер платы: 33 х 20 мм

Характеристики:

• Размер модуля: 30мм*20мм
• Расстояние между крепежными отверстиями: 16мм

• Диаметр крепежных отверстий: 2,5мм

• Диапазон рабочего напряжения: 2,4В-5В

• Максимальный выходной ток: 500mA


Как подключить емкостной сенсорный диммер:

Емкостной сенсорный диммер требует только питания от 2,5 до 5 вольт. Можно подключать как к Arduino контроллеру, например, MEGA 2560, так и без него.

Особенности емкостного сенсорного диммера:

• Яркость лампы можно регулировать в соответствии с вашими требованиями

• Чувствительности модуля хватает, чтобы разместить его под защитными материалами: стекло, акрил(3-5 мм), пластик, керамика и т.р.

• Диапазон рабочего напряжения можно выбрать произвольно между 2.4В и 5В.

• Простое подключение, готовый модуль без необходимости допаивать обвязку.

• Может контролировать яркость светодиода, обычного освещения, автомобильных огней и т.д.


Особенности монтажа:

1. Разъёмы питания платы VCC, GND.
2. Питание светодиода или лампы (LED +, LED-).
3. Площадку соприкосновения можно вывести на небольшое расстояние(зависит от многих факторов, подбирается экспереминтальным путём), новая площадка должна быть размером 2x3см.

4. Первоначальное включение - лампа находится в выключенном состоянии.

5. Перемычками на модуле можно настроить дополнительные параметры вкл/откл. нагрузки, всего четыре режима:

• T1 = 1, Т2 = 1: Включение /выключение света, после включение света возможно плавное затемнение от 0 до 99%.

• T1 = 0, T2 = 1: Плавное включение и выключение света без памяти яркости.

• T1 = 1, T2 = 0: Плавное включение и выключение с памятью яркости, кратковременное прикосновение плавно вкл. или выкл. свет. Продолжительное прикосновение во время изменения яркости и последующее прерывание прикосновение позволяет зафиксировать момент состояния света.
• T1 = 0, T2 = 0: Три уровня диммирования, три уровня яркости котрые переключаются последовательным прикосновением.

6. Чувствительность сенсора можно регулировать заменой конденсатора в цепи измерения:

• Непосредственное касание металлической оболочки: конденсатор 333 0.033uF / 25V
• 3 мм акриловое стекло: конденсатор 103 0.01uF / 25V
• 3-6 мм акриловое стекло: конденсатор 203 0.02uF / 25V
• 6-10 мм акриловое стекло: конденсатор 473 0.047uF / 25V
