Драйвер шагового двигателя ULN2003

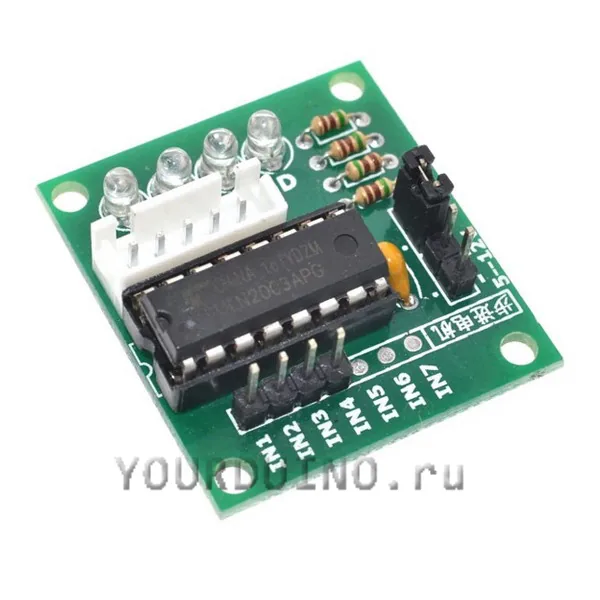

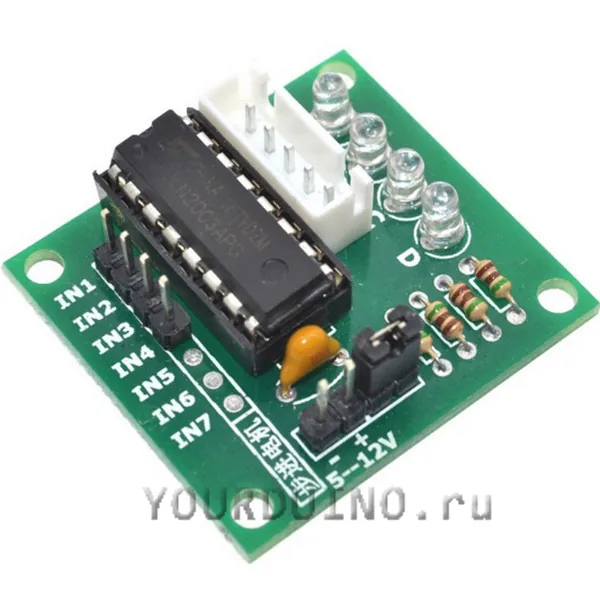

Драйвер шагового двигателя на микросхеме ULN2003. Используются четыре мощных транзистора Дарлингтона с рабочим током до 500 мА и напряжением от 5 до 12 В, которые используются для управления фазами шагового двигателя. Управление транзисторами осуществляется цифровой логикой 5 В. Драйвер имеет 5-контактный разъем для подключения шагового двигателя, например 28YBJ-48. На плате установлены 4 светодиода, которые зажигаются при включении транзисторов. Драйвер может быть использован для управления двигателями постоянного тока.

Характеристики

• Рабочее напряжение: 5 - 12 В;
• Максимальный ток нагрузки: 500 мА;
• Напряжение управляющей логики: 5 В;

Назначение контактов
