Драйвер двигателей TC1508A

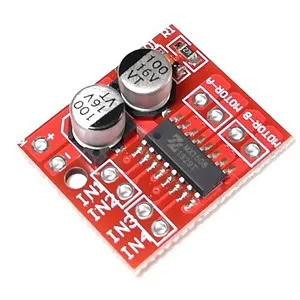

Драйвер двигателей на базе микросхемы TC1508A.

Техническое описание.

1.  Питание: модуль работает от напряжения от 2 до 10 В.
2.  Управляющий сигнал: чтобы включить двигатель, на вход нужно подать напряжение от 1,8 до 7 В.
3.  Мощность: в рабочем режиме модуль может пропускать через себя ток до 2,5А.
4.  Энергосбережение: когда двигатель выключен (режим ожидания), модуль потребляет всего 0,1 микроампера — это настолько мало, что батарейка практически не садится.
5.  Крепление: в плате есть отверстие диаметром 2 мм для удобного монтажа на корпус или панель.
6.  Габариты: размеры платы — 3,3х3,1 см.
7.  Защита от случайного включения: в схему встроен специальный механизм (подтяжка к общему проводу). Если провод от управляющего входа случайно отвалится или не будет подключен ("повиснет в воздухе"), двигатель самопроизвольно не запустится и не пойдет "вразнос". Это плюс к безопасности.
8.  Защита от перегрева: встроена термозащита. Если модуль перегреется (из-за долгой работы или высокой нагрузки), он автоматически отключится, а когда остынет — включится снова. Можно не бояться, что он сгорит, даже если мотор заклинит.
