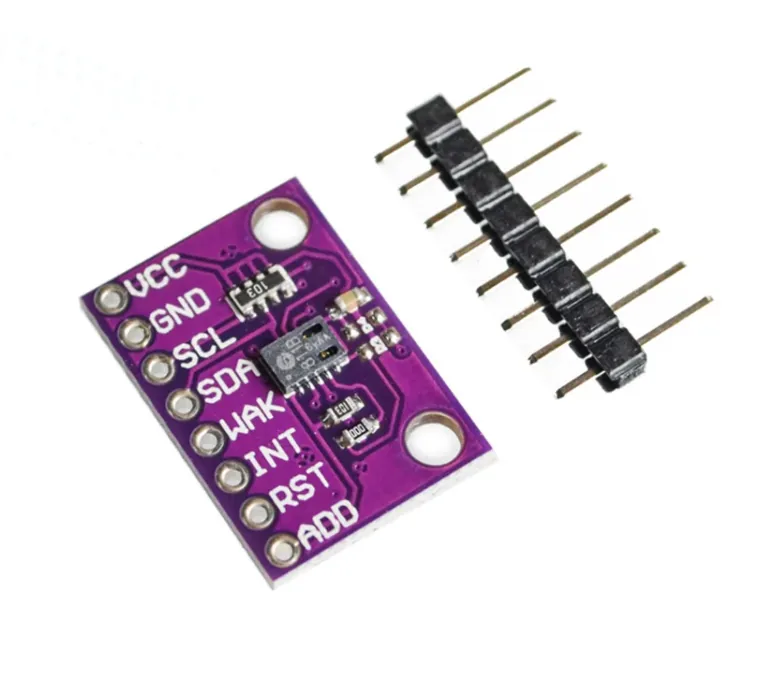

Датчик качества воздуха CCS811, VOC, eCO2

Датчик качества воздуха CCS811 — датчик, определяющий значение eCO2 (эквивалент значения концентрации углекислого газа), значение летучих органических веществ в воздухе (TVOC), а также температуру.

Основные характеристики:

• Диапазон измеряемой концентрации eCO2: 400…8192 ppm;
• Диапазон измеряемых величин TVOC: 0…1187 ppb;
• Диапазон рабочих температур: -40…+85 °C;
• Интерфейс: I2C(400 кГц);
• Напряжение питания: 1,8…3,3 В;
• Период опроса: 0,25/ 1/10/ 60 с;
• Потребляемая мощность (1,8 В): 0,034 мВт (Mode 0); 46 мВт (Mode 1 и 4); 7 мВт (Mode 2); 1,2 мВт (Mode 3);
• Размер: 14мм х 20мм

Датчик подключается к микроконтроллеру по шине I2C используя 5 контактов VCC, GND, SCL, SDA, WAK. Для получения показаний контакт WAK должен быть замкнут на GND.

Важно заметить, что у датчика существует режим автокалибровки (48 часов), в течении которого он должен работать бесперебойно. После этого датчик переходит в рабочий режим. В этом режиме для получения реальных показаний датчику требуется, в среднем, 20 минут с момента подачи на него питания.
