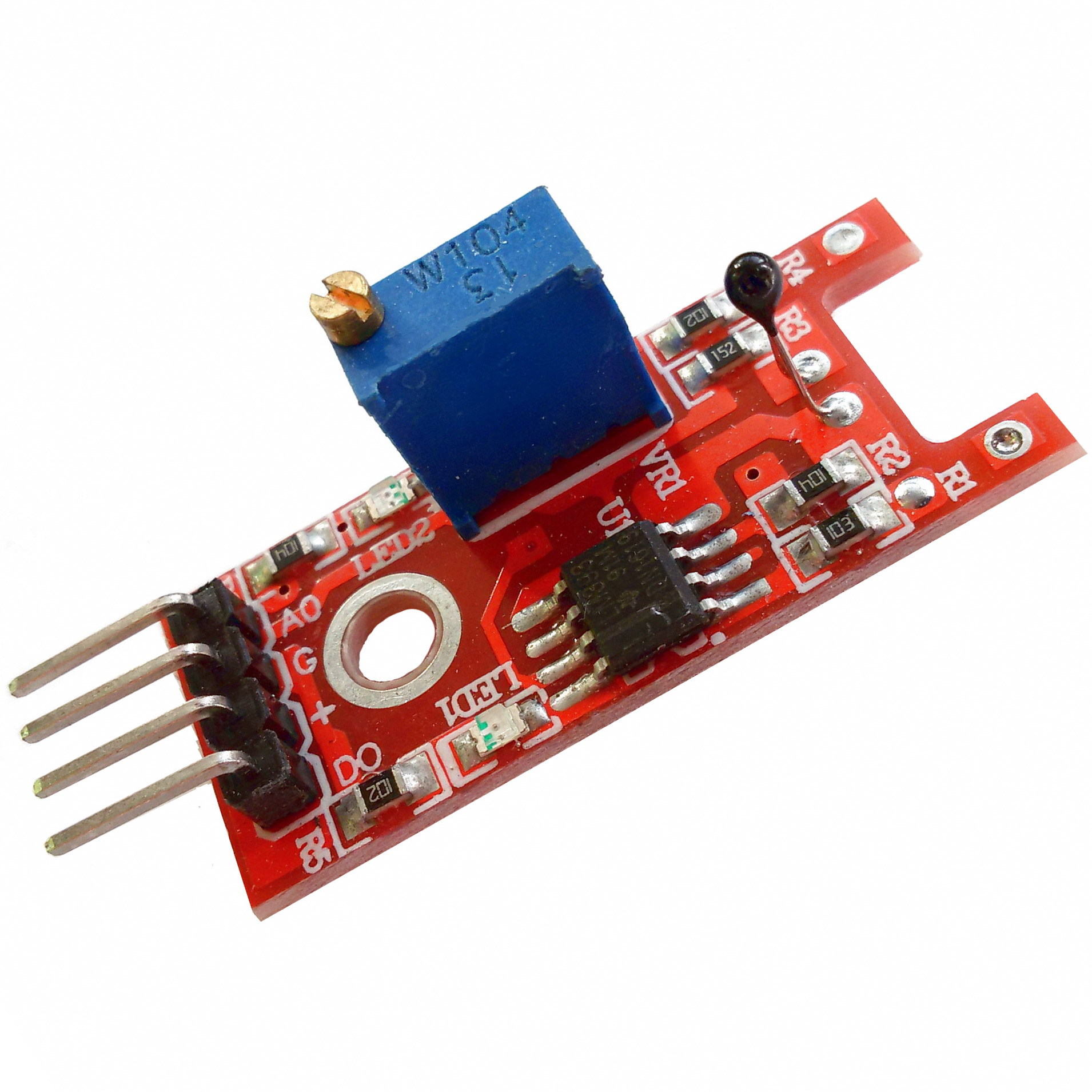

Температурный датчик с цифровым выходом KY-028

Температурный датчик с цифровым выходом KY-028 для ARDUINO является цифроаналоговым датчиком температуры. В основном датчик применяется для контроля температуры воздуха в помещении. Используется в регуляторах температуры, автоматике систем отопления, вентиляции. Определяет превышение температурой установленного порога и одновременно позволяет  оценивать величину температуры.

Технические характеристики:

• Модель: KY-028
• Напряжение питания: 3,3-5В
• Температурный коэффициент сопротивления ТКС :отрицательный
• Номинальное сопротивление: 10кОм
• NTC-термистор в качестве сенсора
• Подстроечный резистор для регулировки порога обнаружения изменения температуры
• Компаратор:  LM393
• Светодиодная индикация срабатывания:  встроена
• Точность: + / - 0.5°C
• Размеры : 35 x 15мм
• Рабочая температура: от -0  до +70°С

Подключение датчика температуры к Arduino:

• «A0» — аналоговый выход
• «G» — общий
• «+» — питание “+5 В”
• «D0» — цифровой выход

При изменении температуры датчик меняет своё сопротивление. На модуле расположены два красных светодиода. Один сигнализирует о наличии питания, другой оповещает о срабатывании датчика.

Температурный датчик KY-028 имеет определённый порог температуры при которой он срабатывает. Порог срабатывания можно настроить подстроечным резистором, который также расположен на плате модуля.

Датчик температуры KY-028 имеет два выхода: один цифровой, другой – аналоговый. Их можно использовать как одновременно, так и по отдельности.

Цифровой выход выдаёт логический 0 в том случае, если определённая температура не достигнута и логическую 1, если температура превысила установленный порог.

Модуль датчика температуры можно использовать в схемах на дискретных элементах без использования микроконтроллера.
