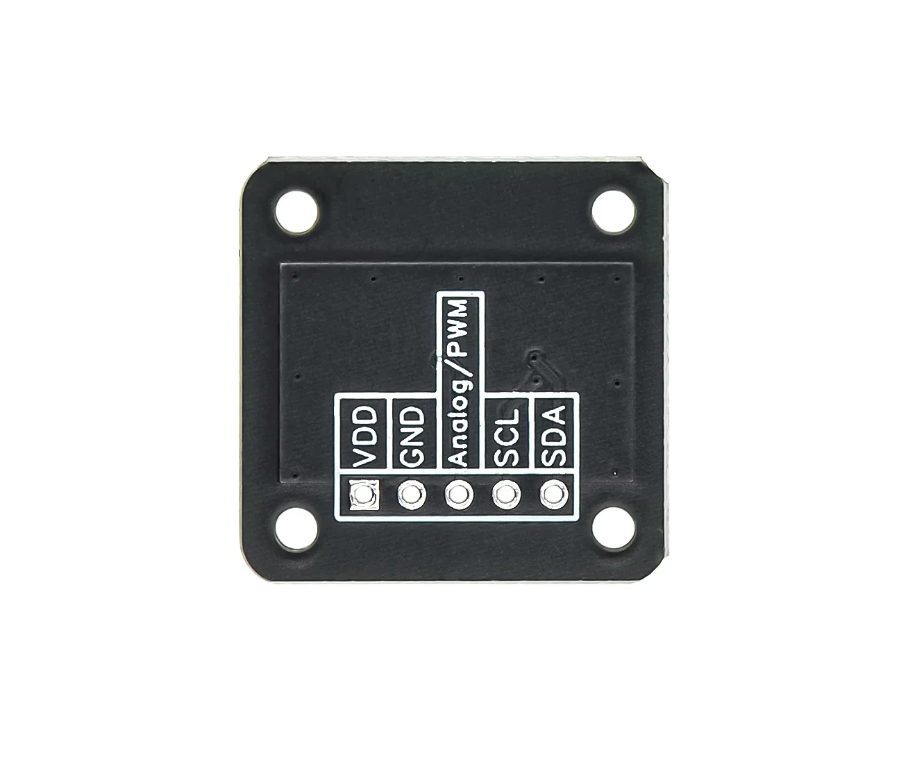

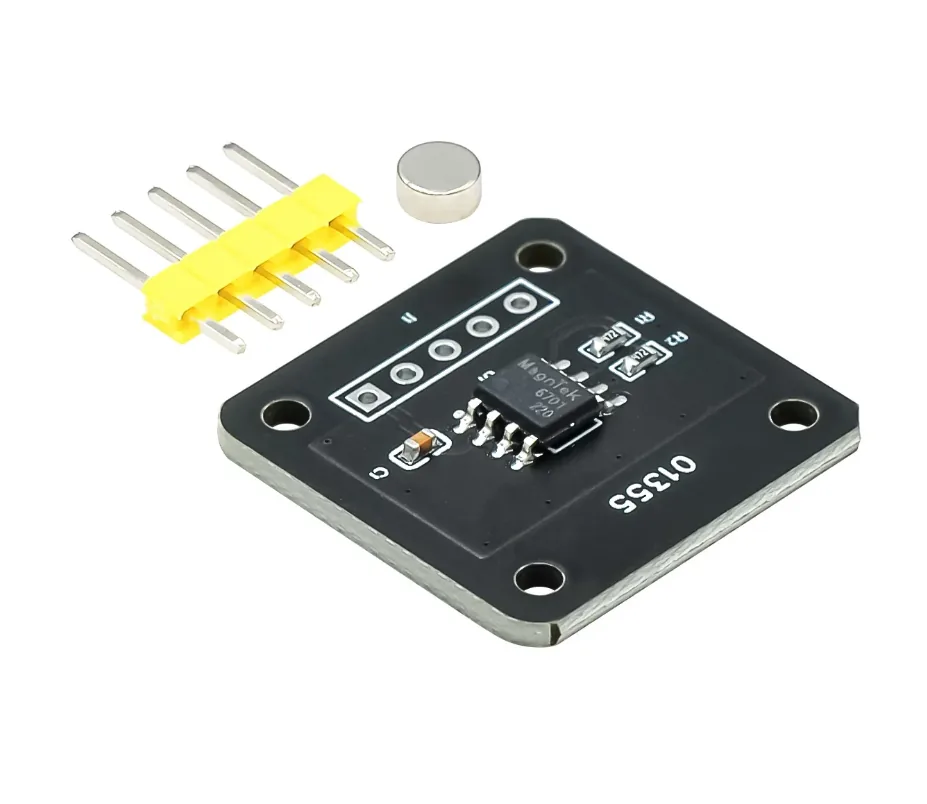

Модуль датчика угла магнитной индукции MT6701 (магнитный энкодер)

MT6701 - магнитный энкодер, основанный на принципе дифференциального датчика Холла. Воспринимает составляющую магнитного поля, перпендикулярную к поверхности микросхемы при вращении радиального магнита с 1 парой полюсов. На выходе получаем значение угла поворота 0~360°. В дополнение к инкрементному выходному сигналу ABZ/UVW (I2C), MT6701 имеет отдельный аналоговый/ШИМ выход.

Характеристики:

• Диапазон измерения абсолютного угла: 0° до 360°
• Рабочее напряжение 3.3 ~ 5.0 V
• Рабочая температура -40° C ~ 125°C
• Типичное значение отклонения линейности: ±1° (±1.5° на полном диапазоне температуры)
• Системная задержка: 5 мкс (поддерживает скорость вращения до 5 000 об/мин)
• Интерфейс:  I2C/SSI для считывания 14-битных угловых данных внутри чипа
• Инкрементальный вывод ABZ: разрешение от 1 до 1024 строк
• Инкрементный выходной сигнал UVW: поддержка любой полярности от 1 до 16
• Аналоговый/ШИМ выход: 12-битный ЦАП
• Встроенный EEPROM, >1000 итераций программирования
