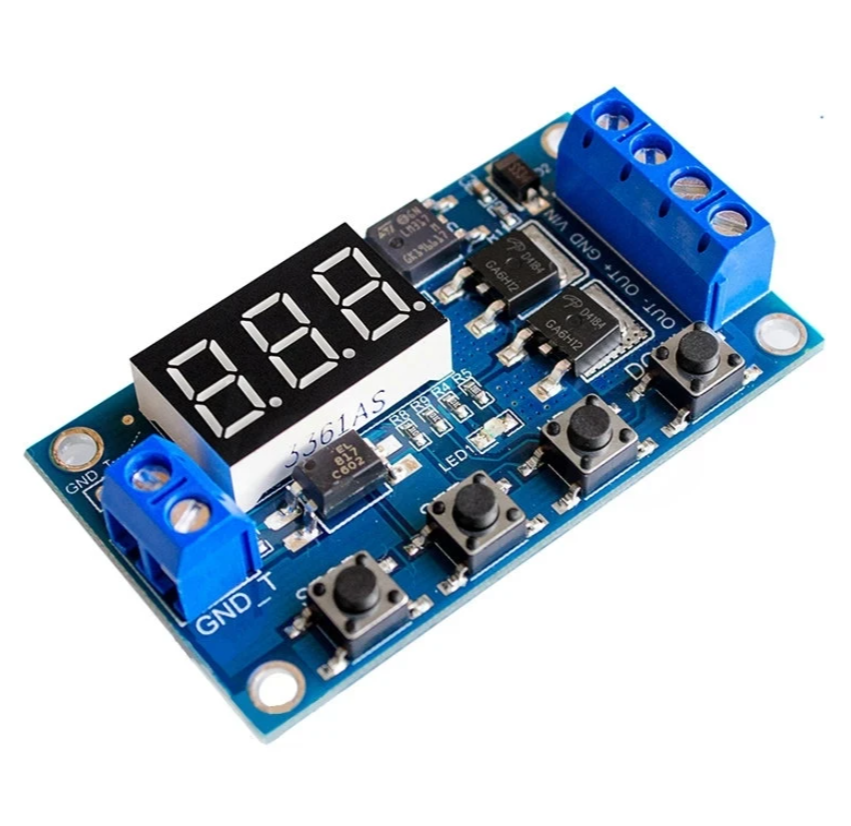

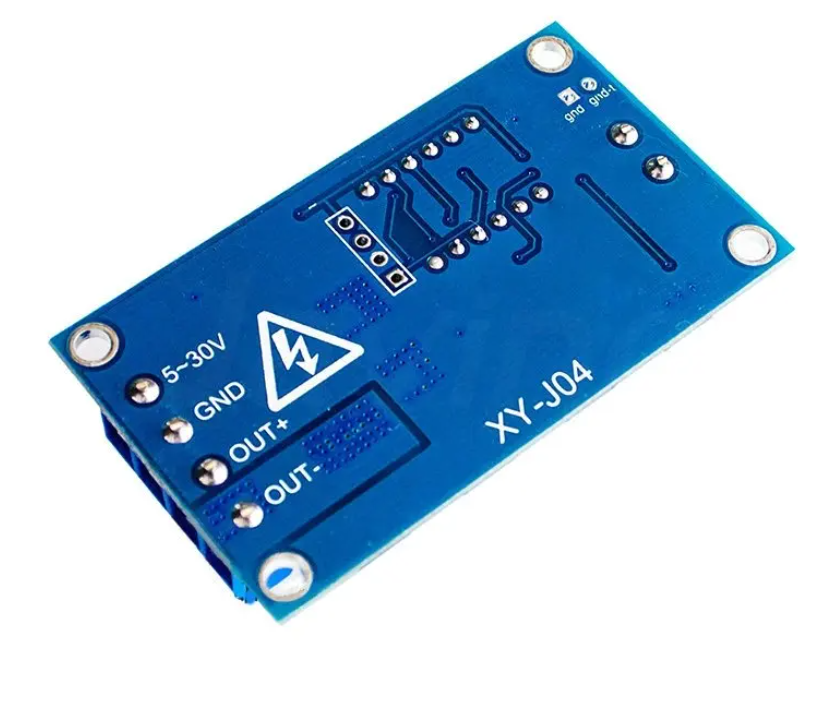

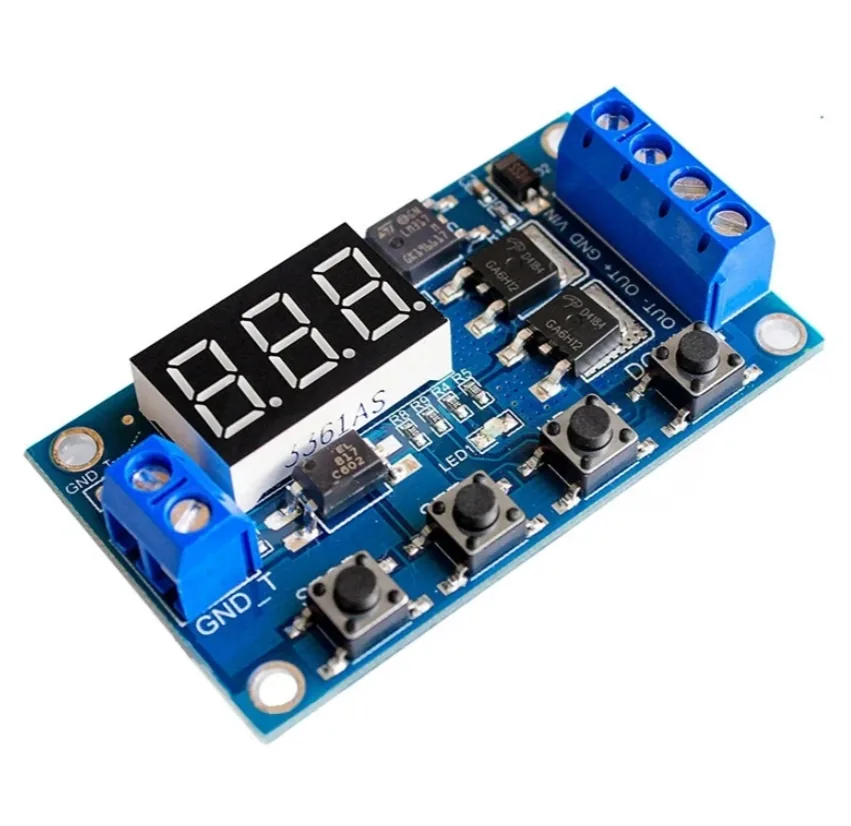

DC5-36V Dual MOS LED цифровое реле задержки времени

DC5-36V Dual MOS LED цифровое реле задержки времени – это компактный модуль для точного управления временными задержками и циклическими режимами в электронных схемах.

🔹 Основные характеристики:

• Напряжение питания: 5–36V DC (подходит для большинства низковольтных систем)

• Тип реле: Двойные MOSFET-ключи (Dual MOS) – эффективное управление нагрузкой

• Таймер: Цифровой, с возможностью настройки задержки (delay) и циклического режима (cycle)

• Диапазон задержки: 0,1 секунды – 999 часов (гибкие настройки)

• Индикация: Светодиодный дисплей + LED-подсветка для удобства настройки

• Управление: Кнопочный интерфейс для программирования режимов

• Максимальный ток нагрузки: До 15А, мощность до 400 Вт

• Габариты: 65х35х10 мм

🔹 Применение:

• Таймеры включения/выключения света, вентиляции, насосов

• Управление моторами, нагревателями, электромагнитами

• Автоматизация полива, систем сигнализации

• DIY-проекты и эксперименты с Arduino/Raspberry Pi

🔹 Особенности:

• Простота настройки без дополнительного ПО

• Низкое энергопотребление в режиме ожидания

• После выключения питания модуля все настройки параметров сохраняются

Режимы работы:

Для входа в режим настройки требуется длительное нажатие "SET".
Выбор режима и времени работы: кнопки " + " и " - ".
В случае настройки более 1 параметра требуется кратковременное нажатие "SET".
Для сохранения настроек: длительное удержание "SET".

• P1: сигнал срабатывания, реле находится в состоянии «OP» (open), а затем отключается; В течение времени «OP» происходит следующее:
• P1.1: после подачи сигнала таймер отрабатывает 1 раз и выключается. Повторная подача сигнала не влияет на работу.
• P1.2: после подачи сигнала таймер отрабатывает 1 раз. В случае, если поступает повторный сигнал во время работы, таймер сбрасывается в 0 и продолжает работать до окончания заданного времени.
• P1.3: повторная подача сигнала останавливает работу.
• P-2: Отложенный запуск. Настраиваются 2 параметра. CL - время задержки, OP - время выполнения. Повторный сигнал не влияет.
• P3.1: Циклический режим. После подачи сигнала выход подключается на время OP, далее пауза на время CL. Число циклов настраивается в параметре LOP. --- - бесконечный цикл. Повторная подача сигнала останавливает работу.
• P3.2: То же самое, что в P3.1, но цикл запускается автоматически, без подачи сигнала. Сигнал во время работы ни на что не влияет.
• P4: аналогично P1.2

Как выбрать диапазон времени?

После установки значения параметра на экране выбора режима кратковременно нажмите кнопку "STOP", чтобы выбрать диапазон времени;

XXX. - точка в разряде единиц.  Диапазон времени: от 1 секунды до 999 секунд.

XX.X — точка в разряде десятков. Диапазон времени: от 0,1 секунды до 99,9 секунды.

X.X.X. — точки во всех разрядах. Диапазон настройки: от 1 минуты до 999 минут.

Например, вы хотите установить «OP» на 3,2 секунды, переместите точку в разряд десятков. На цифровом дисплее отобразится 03.2.
