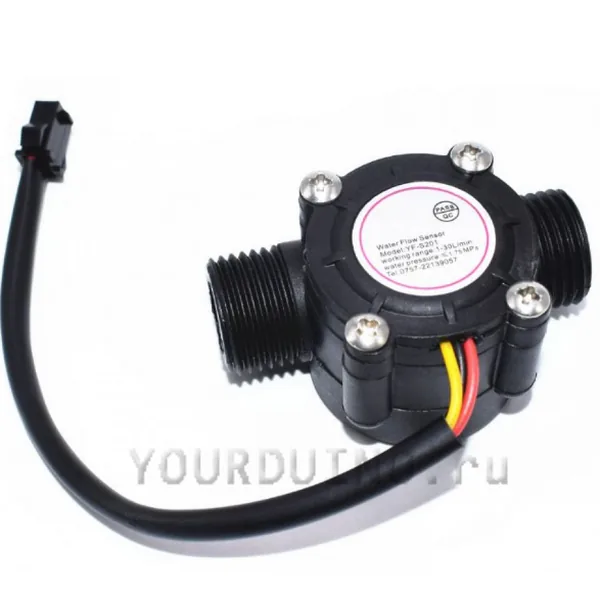

Датчик расхода воды YF-S201

Артикул: W6-20537
Есть в наличии
Остаток: 216
400 руб.

Доставка по Москве: 400 руб

Самовывоз: ПН-ПТ 10.00-18.00 бесплатно

Оплата: Наличные, Банковская карта, Online

Доставка по РФ: 3000 пунктов выдачи

  • Описание
  • Отзывы (0)
 Необходимость вычисления расхода воды в различных устройствах вывела на рынок электроники специализированные датчики — расходомеры, которые способны измерять скорость потока воды (л/мин). Датчик YF-S201 предназначен для долгой и надежной работы (требуемые условия эксплуатации описаны в характеристиках модуля ниже). Крыльчатка датчика (винт с лопастями) дополнительно оснащена специальными бусинами из нержавеющей стали для повышения износостойкости механизма. Также имеется уплотнительное кольцо, которое предотвратит протекание воды.
    Принцип работы модуля заключен во встроенном в его корпус датчике Холла: он располагается напротив ротора с лопастями. В центре ротора располагается постоянный магнит. Поток воды заставляет лопасти вращаться. Вращение лопастей создает  импульсную смену полюсов напротив датчика (северный и южный полюса магнита попеременно сменяют друг друга), и в результате на датчике Холла попеременно регистрируются разные логические уровни (низкий при южном, а высокий при северном). На выходе получаем импульсный сигнал, состоящий из числа повторений прохождения магнита напротив датчика Холла. Это значение легко преобразовать в скорость потока воды (в л/мин), просто разделив его на 7,5. В процессе тестирования и несложных арифметических расчетов Вы сможете прийти к выводу, что 1 импульс приблизительно равен 2,25 мл воды.
Подключение модуля:
   Важно! При подключении расходомера к источнику воды обратите внимание на стрелку, указанную на корпусе датчика — она укажет на направление потока воды. Датчик устанавливать рекомендуем вертикально (не превышайте угол наклона в 5 градусов). Также не рекомендуем использовать в системах, где мощность потока воды будет менее 1 л/мин во избежание кавитации (при недостатке воды на входе в насос происходит холодное кипение жидкости, что ведет к снижению срока эксплуатации, подробнее можете прочитать в этой статье). Для измерения расхода воды от 0,3 л до 1 л в минуту подойдет датчик YF-S401.
    У модуля имеются 3 контакта для подключения к контроллеру. В их роли выступают 3 провода разных цветов (если их трудно различить, то можете снять дополнительный изоляционный слой у окончания проводов):
"Красный"   — входной контакт питания (5-18 В)
"Черный"    — заземление (к контакту "GND" на плате Arduino)
"Желтый"    — контакт для ШИМ сигнала (к аналоговому контакту на плате Arduino или цифровому с поддержкой ШИМ)
Примеры использования датчика потока:
  • Устройства для измерения расхода воды
  • Торговый автомат для напитков или воды
  • Системы водяного охлаждения
  • Водонагреватели
Характеристики модуля:
- Рабочая мощность: от 1 л/мин до 30 л/мин (для измерения от 0,3 л до 1 л в минуту подойдет датчик YF-S401)
- Диаметр резьбы: 1/2"
- Сопротивление изоляции: 100 МОм
- Температура воды: 0...+120°C
- Потребляемый ток (max): 15 мА
- Рабочее напряжение: 5...24 В
- Диапазон рабочей температуры: -25...+80°C
- Диапазон рабочей влажности: 35%...90% (без заморозки)
- Допустимое давление: до 2 МПа
- Размеры: 62 x 36 x 35 мм
- Вес: 50 г
