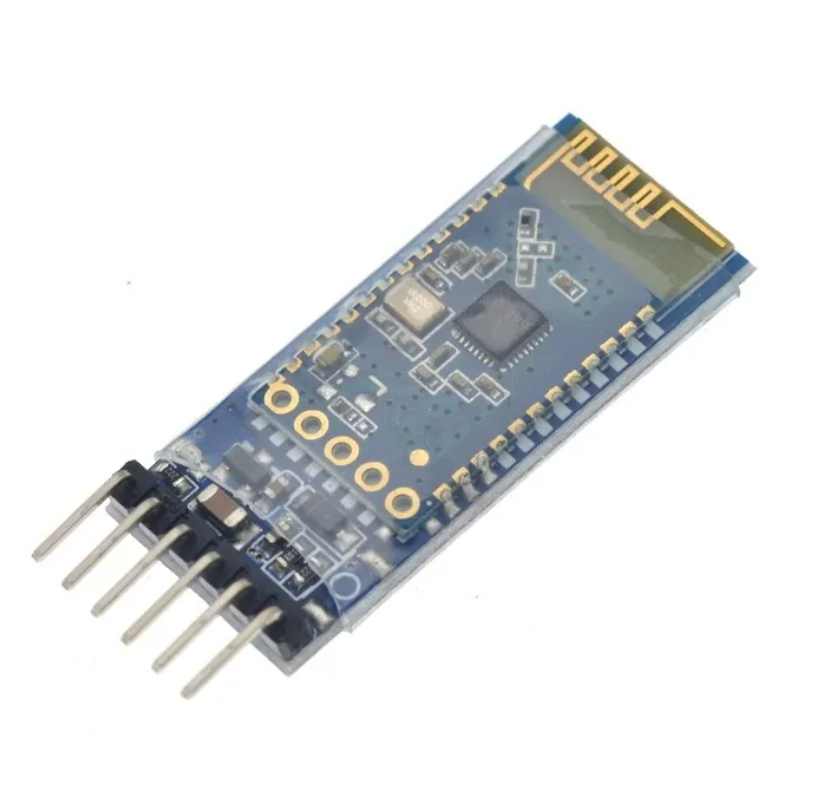

Bluetooth модуль JDY-31-SPP
Доставка по Москве: от 300 руб
Самовывоз: ПН-ПТ 10.00-16.00 бесплатно
Оплата: Наличные, Банковская карта, Online
Доставка по РФ: 3000 пунктов выдачи
- Описание
- Отзывы (0)
JDY-31-SPP — это аналог модуля HC-06, который работает по классическому протоколу (не BLE). Его основная задача — прозрачно передавать данные по последовательному интерфейсу UART, создавая виртуальный беспроводной COM-порт между устройствами.
Технические характеристики:
- Протокол: Bluetooth 3.0
- Профиль: SPP (Serial Port Profile) — эмуляция COM-порта
- Интерфейс связи с MCU: UART (логические уровни 3.3V)
- Напряжение питания: 3.3V - 6V (имеет встроенный стабилизатор, можно подавать 5V)
- Рабочий ток: ~30 мА в режиме передачи
- Режим работы: Ведомый (Slave)
- Дальность связи: До ~20 метров в условиях прямой видимости (зависит от версии и антенны)
- Скорость передачи данных: Настраиваемая, от 1200 до 1382400 бод (по умолчанию 9600)
Подключение:
- GND > GND
- VCC > 5V
- RX > Serial TX
- TX > Serial RX
AT-Команды для конфигурации:
|
Команда |
Описание |
Ответ |
|
|
Информация о версии |
|
|
|
Перезагрузить |
|
|
|
Отключиться |
|
|
|
Запрос MAC адреса |
|
|
|
Запрос текущей скорости порта. Код: 4：9600 5：19200 6：38400 7：57600 8：115200 9：128000 |
|
|
|
Установить скорость порта, где x – код (см. выше). Пример установки скорости 115200: |
|
|
|
Запрос текущего ПИН-кода |
|
|
|
Установка пина. Пример: |
|
|
|
Запрос текущего имени модуля |
|
|
|
Установка имени модуля. Пример: |
|
|
|
Сброс настроек |
|
