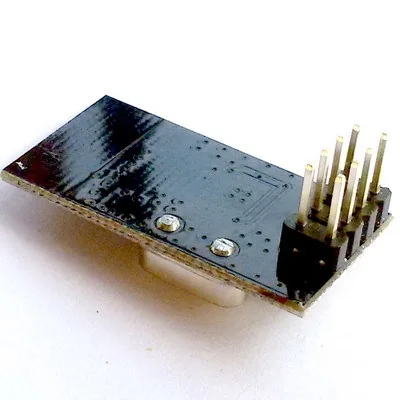

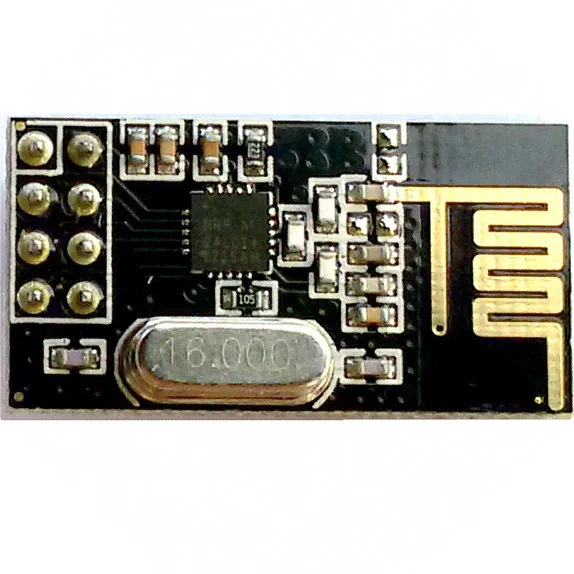

Беспроводный трансивер 2.4 ГГц NRF24L01+

Приемопередатчик на базе чипа NRF24L01+, работающий на частоте 2.4 ГГц.

Максимальная скорость работы до 2 Мбит / с, эффективная модуляции GFSK, устойчивость к помехам - все это позволяет использовать данный модуль даже в устройствах промышленного назначения.

125 каналов, многоточечная связь и скачкообразная перестройка частоты позволяют решать множество задач в области коммуникаций.

Встроенное аппаратное обнаружение ошибок CRC, управление адресом многоточечной связи.

Диапазон напряжения питания от 1.9 до 3.6 В. Ток потребления всего 1 мкА в режиме "Power down".

Встроенная антенна 2.4 ГГц.

Встроенный регулятор напряжения.

Дальность связи: до 100 м на открытом пространстве и до 30 м в помещении.

Размеры: 3.3х1.4 см.

Т.к. на радиомодуле NRF24L01+ нет никаких индикаторных светодиодов, у пользователей часто возникает вопрос: "А включился ли модуль? Правильно ли я все соединил?". По этой причине мы приводим простейший скетч, с помощью которого можно проверить правильность подключения радиомодуля к Arduino по шине SPI (подходит для Uno, Nano и Pro Mini):

#include <SPI.h>
#include "nRF24L01.h"
#include "RF24.h"

RF24 radio(9,10);   //CE - 9 pin, CSN - 10 pin, SCK - 13 pin, MOSI - 11 pin, MISO - 12 pin

void setup(void)
{
  Serial.begin(9600);
}

void loop(void)
{
   if(radio.begin()){
    Serial.print("NRF24L01+ connected\n");
  } else {
    Serial.print("NRF24L01+ not found\n");
  }

  delay(2000);
}

После того, как проверка будет пройдена, можно переходить к непосредственной настройке.
