Подключение датчика HC-SR04

Опубликовано: 11.03.2019

HC-SR04 – самый популярный ультразвуковой дальномер на рынке. Предназначен для измерения расстояния до объекта. Может применяться в самых различных устройствах, будь то мобильные роботы, парковочные ассистенты, системы сигнализации и многие другие.

Работа датчика строится на принципе эхолокации. Датчик отправляет ультразвуковой узконаправленный сигнал и получает его отражение от объекта. Таким образом, измерив время между отправкой и получением сигнала, можно вычислить расстояние до объекта.

Характеристики:

  • Питание: 5В постоянного тока
  • Рабочий ток: 15мА
  • Рабочая частота: 40Гц
  • Диапазон измерений: 2-400 см.
  • Эффективный угол измерений: 15 градусов

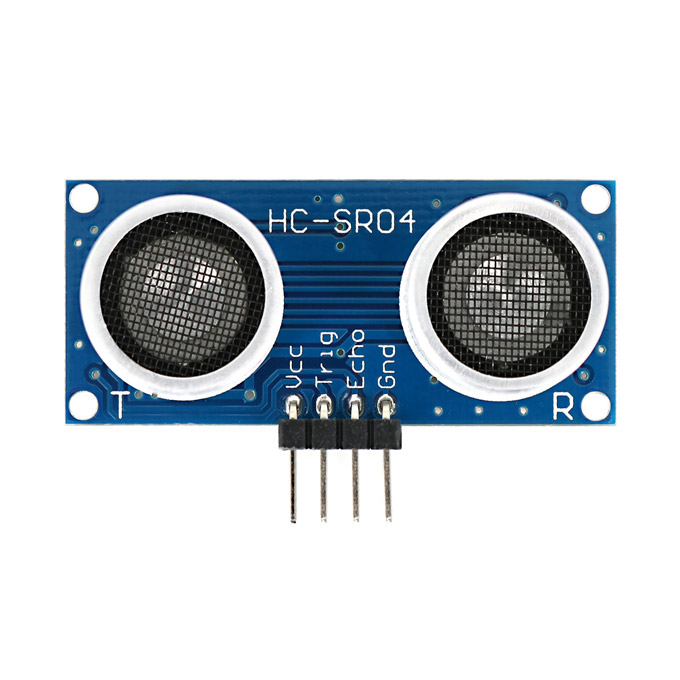

Датчик HC-SR04 имеет 4 вывода:

Vcc – Питание

Trig – Отправка сигнала

Echo – Приём сигнала

Gnd – “Земля”

Подключение к Arduino:

Для подключения датчика нам необходимы:

  • Любая Arduino-совместимая плата
  • Компьютер с установленной средой Arduino IDE.
  • USB кабель для подключения Arduino к персональному компьютеру

В примере мы будем рассматривать подключение при помощи проводов типа папа-мама.

Вывод контроллера



HC-SR04

+5V



Vcc

12



Trig

13



Echo

GND



GND

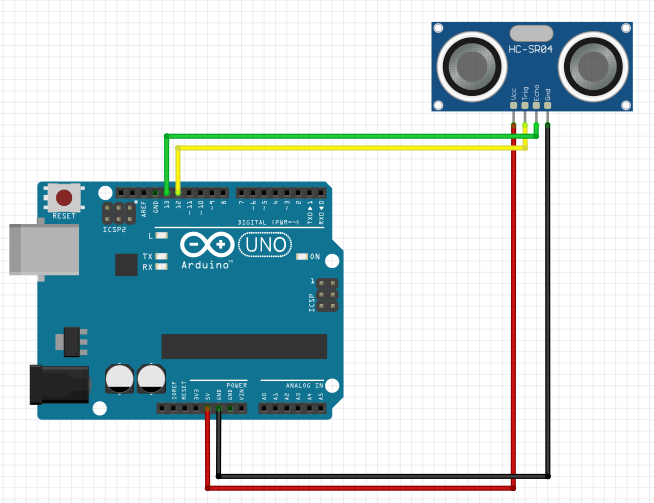

Принципиальная схема подключения компонентов:

Скетч для Arduino:

Для наиболее простого считывания показаний с датчика будем использовать библиотеку* Ultrasonic.h .

Скачать её можно здесь.

*Библиотека Arduino – программный код, хранящийся не в скетче, а во внешних файлах, которые можно подключить к вашему проекту. Библиотека содержит в себе различные методы и структуры данных, которые нужны для упрощения работы с датчиками, индикаторами, модулями и другими электронными компонентами.

Пример кода:

#include <Ultrasonic.h>

Ultrasonic ultrasonic(12, 13);
int distance;

void setup() {
  Serial.begin(9600);
}

void loop() {
  // Pass INC as a parameter to get the distance in inches
  distance = ultrasonic.read();

  Serial.print("Distance in CM: ");
  Serial.println(distance);
  delay(1000);
}
