Подключение датчика E18-D80NK

Опубликовано: 11.03.2019

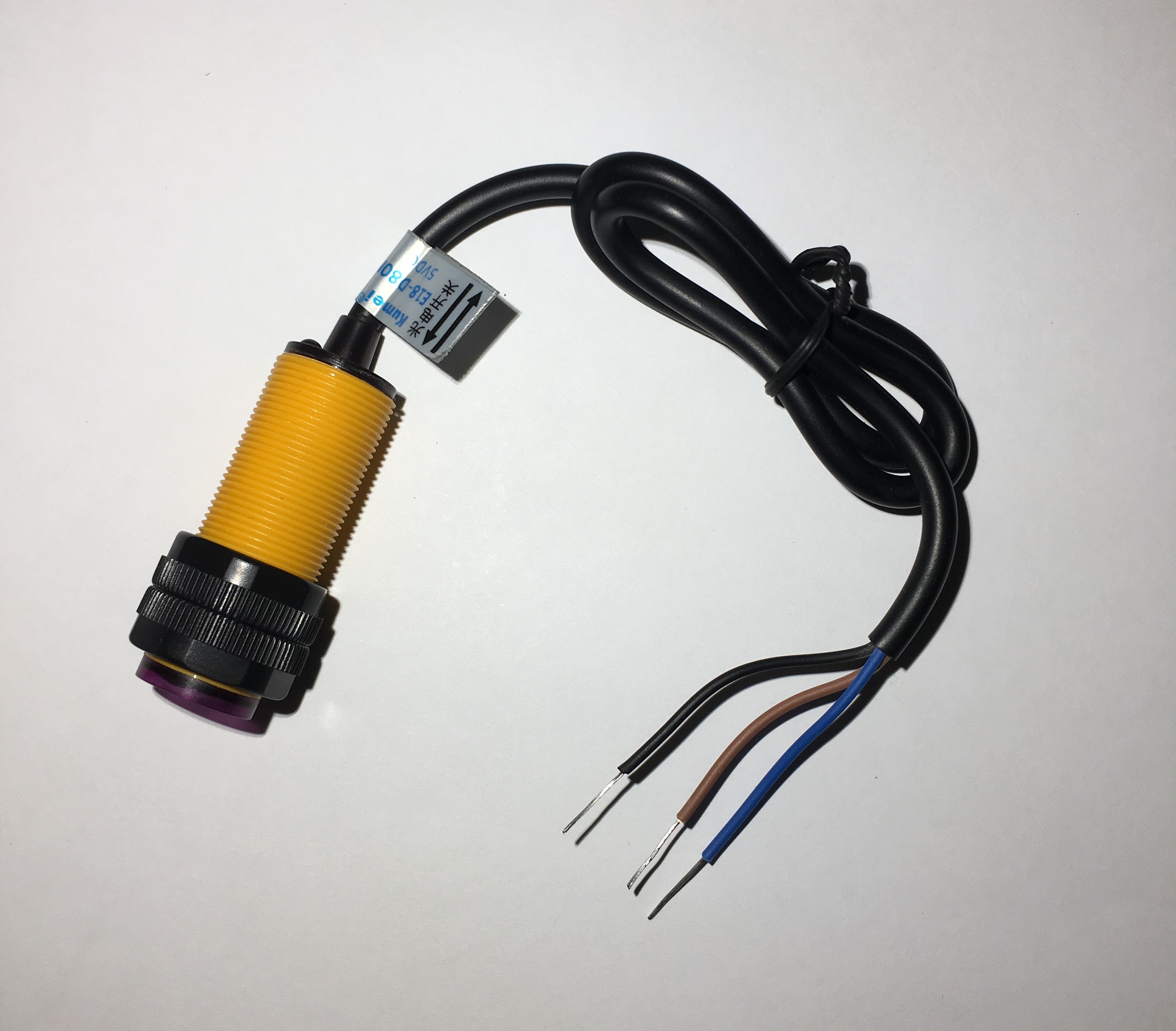

E18-D80NK — инфракрасный датчик препятствий, состоящий из излучателя и приемника. Служит для обнаружения объектов на расстоянии от 3 до 80 сантиметров. Может использоваться в мобильных роботах, системах умного дома, охранных сигнализациях, станках с ЧПУ и многих других устройствах.

Характеристики:

  • Питание: 5В постоянного тока
  • Выходной рабочий ток: 100 мА;
  • Дистанция срабатывания: 3-80 см (регулируется с помощью винта в задней части корпуса).



Датчик E18-D80NK имеет 3 вывода:

Коричневый – Питание

Черный – Сигнал

Синий – “Земля”

Подключение к Arduino:

Для подключения датчика нам необходимы:

  • Любая Arduino-совместимая плата
  • Компьютер с установленной средой Arduino IDE.
  • USB кабель для подключения Arduino к персональному компьютеру

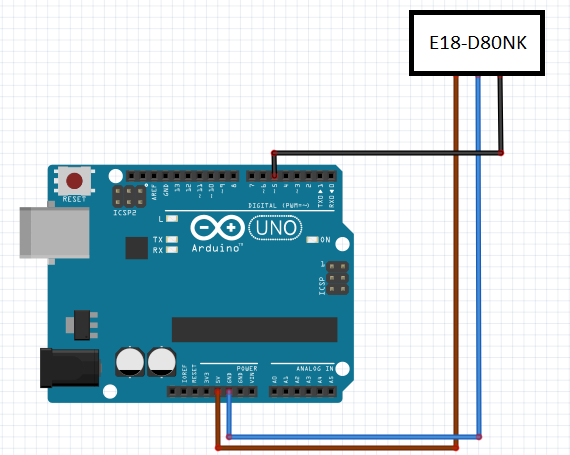

Принципиальная схема подключения компонентов:



Скетч для Arduino:

Пример кода:

void setup()  {

 Serial.begin(9600);
 pinMode(5,INPUT); //Используем 5 пин

}
void loop()  {
   delay(500);                  //задержка 0.5 сек
   if(digitalRead(5)==LOW)  {   //если на пин падает сигнал низкого уровня
     Serial.println("+");       //срабатывание
   }
   else  {                      //в противном случае
     Serial.println("-");       //нет срабатывания
   }
}
Комментарии (5)
  • Михаил
    Скетч 100% рабочий. Схема очень простая. Проверяйте внимательно. Обратите внимание на потенциометр на задней стенке датчика. Регулировка может помочь. Можно просто подать питание и по светодиоду отследить срабатывание датчика. Если светодиод не зажигается, возможно неисправен сам датчик.
    14.01.2021 11:36
  • DonaldStarl
    не работает
    14.01.2021 11:14
  • DonaldViags
    Годнота
    13.01.2021 08:04
  • Михаил
    Добрый день.
    На заднем торце датчика есть красный светодиод, который сигнализирует о наличии препятствия в зоне срабатывания. В нормальном состоянии светодиод не горит. Добавить в схему зеленый светодиод тоже можно, например используя транзистор. Также можно использовать контроллер, но это если есть какие-то дополнительные задачи, т.к. просто для зажигания светодиодов контроллер будет избыточен.
    27.10.2020 11:14
  • Антон
    Есть вариант подключения со светодиодами? Например: при работе без препятствия горит зеленый светодиод, с препятствием - красный.
    27.10.2020 11:02
Вы не представились
Не правильно введен e-mail
Нам интересно Ваше мнение
Все поля обязательны к заполнению
Перед публикацией комментарии проходят модерацию
